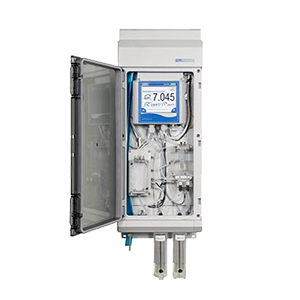

Стационарный рН-метр МАРК-9010 предназначен для измерений рН и удельной электрической проводимости (УЭП), рН и УЭП, приведенных к 25°С (УЭП25 и рН25), сверхчистых водных сред с УЭП менее 1,0 мкСм/см, включая воду с УЭП25, приближающейся к значению теоретически чистой воды 0,055 мкСм/см, и щелочных водных сред с УЭП до 30 мкСм/см, содержащих аммиак и (или) амины, а также для измерений температуры водных сред.
Область применения анализатора МАРК-9010:
Контроль водных режимов на объектах энергетики и в других отраслях.
Тип анализатора:
— микропроцессорный;
— кондуктометрический;
— контактный;
— низкочастотный;
— однопредельный;
— проточный;
— одноканальный;
— для настенного монтажа;
— с автоматической термокомпенсацией;
— не требующий градуировки;
— с преобразованием результатов измерений в унифицированный электрический выходной сигнал постоянного тока и обменом информацией по интерфейсу RS-485.
Технические характеристики
|
Наименование
|
Значение
|
|
Диапазон измерения УЭП
|
0,00…30,00 мкСм/см
|
|
Пределы допускаемой основной абсолютной погрешности анализатора при измерении УЭП при температуре анализируемой среды (25±0,2)°C, окружающего воздуха (20±5)°C
|
±(0,003+0,02χ) мкСм/см, где χ — измеренное значение УЭП, мкСм/см
|
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении УЭП, обусловленной изменением температуры анализируемой среды на ±15°С от рабочего значения 25°С
|
±0,02χ мкСм/см
|
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении УЭП, обусловленной изменением температуры окружающего воздуха, на каждые ±10°С от нормальной (20±5)°С в пределах всего диапазона +5…+50°С
|
0,01χ мкСм/см
|
|
Диапазон измерения рН при температуре анализируемой среды (25±0,2)°С
|
5,60…10,00 ед. рН
|
|
Пределы допускаемой основной абсолютной погрешности анализатора при измерении рН при температуре анализируемой среды (25±0,2)°С, окружающего воздуха (20±5)°С:
|
|
|
— на поддиапазонах рН от 5,60 до 7,00 и св. 7,30 до 10,00
|
±0,05 ед. рН
|
|
— на поддиапазоне рН от 7,00 до 7,30 включ.
|
±0,15 ед. рН
|
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении рН25, обусловленной изменением температуры анализируемой среды на ±15°С от рабочего значения 25°С (погрешность температурной компенсации):
|
|
|
— на поддиапазонах рН25 от 5,60 до 7,00 и св. 7,30 до 10,00
|
±0,05 ед. рН
|
|
— на поддиапазоне рН25 от 7,00 до 7,30 включ.
|
±0,15 ед. рН
|
|
Пределы допускаемой основной абсолютной погрешности блока преобразовательного при измерении рН при температуре анализируемой среды (25±0,2)°С, окружающего воздуха (20±5)°С:
|
|
|
— на поддиапазонах рН от 5,60 до 7,00 и св. 7,30 до 10,00
|
±0,01 ед. рН
|
|
— на поддиапазоне рН от 7,00 до 7,30 включ.
|
±0,15 ед. рН
|
|
Пределы допускаемой дополнительной абсолютной погрешности блока преобразовательного при измерении рН25, обусловленной изменением температуры анализируемой среды на ±15°С от рабочего значения 25°С (погрешность температурной компенсации):
|
|
|
— на поддиапазонах рН25 от 5,60 до 7,00 и св. 7,30 до 10,00
|
±0,01 ед. рН
|
|
— на поддиапазоне рН25 от 7,00 до 7,30 включ.
|
±0,15 ед. рН
|
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении рН, обусловленной изменением температуры окружающего воздуха, на каждые ±10°С от нормальной (20±5)°С в пределах всего диапазона +5…+50°С
|
±0,02 ед. рН
|
|
Пределы допускаемой основной приведенной погрешности преобразования измеренного значения УЭП в выходной ток анализатора при температуре окружающего воздуха (20±5)°С, % от диапазона токового выхода (0-5, 4-20, 0-20 мА)
|
±0,5%
|
|
Пределы допускаемой основной приведенной погрешности преобразования измеренного значения рН в выходной ток анализатора при температуре окружающего воздуха (20±5)°С, % от диапазона токового выхода (0-5, 4-20, 0-20 мА)
|
±0,5%
|
|
Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения УЭП в выходной ток анализатора, обусловленной изменением температуры окружающего воздуха, на каждые ±10°С от нормальной (20±5)°С в пределах всего рабочего диапазона +5…+50°С, % от диапазона токового выхода (0-5, 4-20, 0-20 мА)
|
±0,25%
|
|
Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения рН в выходной ток анализатора, обусловленной изменением температуры окружающего воздуха, на каждые ±10°С от нормальной (20±5)°С в пределах всего рабочего диапазона +5…+50°С, % от диапазона токового выхода (0-5, 4-20, 0-20 мА)
|
±0,25%
|
|
Значение электролитической постоянной СА датчика проводимости канала А находится в пределах
|
0,2…0,3 см-1
|
|
Пределы допускаемой относительной погрешности определения
электролитической постоянной СА датчика проводимости канала А
|
±1%
|
|
Диапазон измерений температуры анализируемой среды
|
0…+50°С
|
|
Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре
окружающего воздуха (20±5)°С
|
0,3°С
|
|
Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении температуры анализируемой среды, обусловленной изменением температуры окружающего воздуха, на каждые ±10°С от нормальной (20±5)°С в пределах всего рабочего диапазона +5…+50°С
|
0,1°С
|
|
Время установления показаний анализатора при измерении рН, не более
|
30 мин
|
|
Стабильность показаний анализатора за время 24 ч, не хуже:
|
|
|
— при измерении УЭП
|
±0,01χ мкСм/см
|
|
— при измерении рН
|
±0,02 рН
|
|
Время установления режима работы анализатора, не более
|
15 мин
|
|
Обмен информацией с ПК
|
по интерфейсу RS-485
|
|
Параметры анализируемой среды:
|
|
|
— температура анализируемой среды
|
+5…+50°С
|
|
— давление анализируемой среды, не более
|
рабочее — 0 МПа (равно атмосферному давлению); максимально допустимое (в течение 30 мин) — 0,02 МПа
|
|
Расход анализируемой среды
|
10…30 дм3/ч
|
|
Рабочие условия эксплуатации:
|
|
|
— температура окружающего воздуха
|
+5…+50°С
|
|
— относительная влажность окружающего воздуха при температуре +35°С и более низких температурах без конденсации влаги, не более
|
80%
|
|
— атмосферное давление
|
84,0…106,7 кПа (630…800 мм рт.ст.)
|
|
Электрическое питание анализатора
|
от сети переменного тока напряжением 220 В при частоте (50±1) Гц с допускаемым отклонением напряжения питания -15…+10% через источник постоянного тока ИП-1002 с выходным напряжением (24±2,4) В
|
|
Потребляемая мощность при номинальном значении напряжения питания, не более
|
50 В·А
|
|
Габаритные размеры и масса узлов анализатора:
|
|
|
— модуль измерительный
|
295х880х140 мм, 10 кг
|
|
— источник питания ИП-1002
|
160х160х100 мм, 1 кг
|
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015:
|
|
|
— модуль измерительный
|
IP65
|
|
— источник питания ИП-1002
|
IP32
|
|
Показатели надежности:
|
|
|
— средняя наработка на отказ, не менее
|
40000 ч
|
|
— среднее время восстановления работоспособности, не более
|
2 ч
|
|
— средний срок службы анализаторов, лет, не менее
|
10 лет
|
Принцип работы
Принцип работы анализатора основан на анализе динамики изменения УЭП потока анализируемого раствора, в который дозируются заданными порциями определенные реактивы. Измерения осуществляются в двух каналах, в один из которых дозируется кислота, а в другой, в зависимости от выбранного режима работы, щелочь, либо кислота, отличная от первой. В каналах наблюдается характерное изменение УЭП, которое может быть описано точными аналитическими соотношениями. С использованием этих аналитических соотношений вычисляется значение рН анализируемой среды.
Дозирование реактивов в каналы и соответственно определение значения рН указанным способом осуществляется с периодом 7 мин. Поправка на изменение значения рН внутри периода дозирования оценивается по УЭП анализируемой среды.
Анализатор включает канал А измерений УЭП на переменном токе. Измеренное значение УЭП передается на индикатор и токовый выход.
Кондуктометрические датчики дополнительных каналов В и С (датчики проводимости ДП-В и ДП-С) каждый цикл измерения автоматически градуируются по датчику проводимости ДП-А канала А («привязываются» к показаниям по каналу А). Это позволяет минимизировать погрешность измерений рН и исключить операцию ручной градуировки датчиков проводимости ДП-В и ДП-С.
Постоянная кондуктометрического датчика проводимости ДП-А канала А при необходимости проверяется и корректируется по эталонному кондуктометру. Периодичность данной операции — ориентировочно раз в год.
Градуировка по буферным растворам-эталонам рН не требуется.
При температуре анализируемой среды 25°С основная погрешность измерений рН вне диапазона измерений от 7,00 до 7,30 включ. рН ограничена пределами ±0,05 рН.
Типовая погрешность, как правило, при нормальной температуре составляет величину не более ±0,02 рН.
В диапазоне измерений от 7,00 до 7,30 включ. рН погрешность не превосходит ±0,15 рН.
Погрешность измерений УЭП составляет ±(0,003+0,02χ).
В крайних точках диапазона температурной термокомпенсации +10…+40°С к основной погрешности по УЭП добавляется дополнительная, максимальное значение которой не превосходит основную погрешность. В промежуточных температурных точках диапазона термокомпенсации дополнительная погрешность УЭП растет пропорционально отклонению температуры анализируемой среды от нормальной (25°С).
Анализатор позволяет производить измерения УЭП и при температуре анализируемой среды, выходящей за диапазон термокомпенсации, в том числе и при температуре 50°С. При этом допускаемая дополнительная абсолютная погрешность температурной компенсации по УЭП анализатора увеличивается пропорционально изменению температуры и при температуре 50°С находится в пределах ±0,035χ.
Дополнительная абсолютная погрешность измерений рН25 также увеличивается пропорционально изменению температуры и при температуре 50°С находится в пределах:
а) ±0,08 рН для поддиапазонов измерений от 5,6 до 7,00 рН и св. 7,30 до 10,00 рН;
б) ±0,2 рН для поддиапазона измерений от 7,00 до 7,30 включ. рН.
Стандартный комплект поставки:
— Модуль измерительный — 1 шт.
— Источник питания ип-1002 — 1 шт.
— Комплекты монтажных частей — 1 шт.
— Комплект запасных частей — 1 шт.
— Комплект инструмента и принадлежностей — 1 шт.
— Комплект реактивов — 1 шт.
