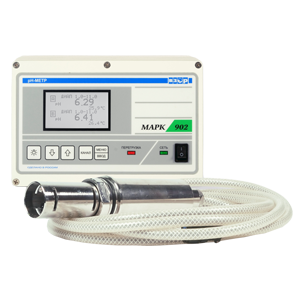

Стационарный рН-метр МАРК-902МП предназначен для измерений активности ионов водорода (pH) и температуры (°С) водных растворов, а также ЭДС (мВ) рН-электродов.
Тип рН-метра — с предварительным электронным усилителем, гальванически развязанным от преобразователя и установленным в непосредственной близости от электродов с целью увеличения допускаемого расстояния между преобразователем и электродной системой.
Область применения:
Измерение активности ионов водорода (pH) в водных растворах на объектах тепловой и атомной энергетики, химической, металлургической, фармацевтической промышленности, в сельском хозяйстве, в биологии и других отраслях.
Тип измерительного преобразователя:
— Работающий с чувствительным элементом для измерений активности ионов водорода (рН).
— С гальваническим разделением входа и выхода.
— С устройством индикации.
— С двумя каналами измерений.
— В виде блоков для щитового либо настенного монтажа и блока усилителя.
— С преобразованием результатов измерений в унифицированный электрический выходной сигнал постоянного тока и обменом информацией по интерфейсу RS-485.
Тип чувствительного элемента:
— Проточно-погружной (блоки датчиков БД-902 и БД-902А).
— Магистрально-погружной (блок датчиков БД-902МП).
Особенности:
— Два канала. Свободно программируемые диапазоны измерения. Возможность независимых измерений в двух точках.
— Удобство и точность измерения, минимум обслуживания. Градуировка по стандартным буферным растворам с их автоматическим определением.
— Универсальный магистрально-погружной «активный» блок датчиков. Цифровой канал связи датчика с блоком преобразовательным до 100 метров.
— Связь с внешними устройствами. Гальванически-развязанные токовые выходы 0-5/ 4-20/ 0-20 мА. Порт RS-485. Программируемые уставки с выходом типа «сухой контакт».
— Графический индикатор с подсветкой. Удобный формат представления данных и легкость настроек.
Типы применяемых электродов
|
Тип применяемых электродов
|
Параметры анализируемой среды (водных растворов)
|
Диапазон температурной компенсации pH-метра
|
Диапазон измерений рН
|
|
Давление, не более
|
Температура
|
|
Электрод стеклянный комбинированный ЭСК-10617/7
|
0,025 МПа
|
0…+60°C
|
+5…+60°C
|
0…12 ед. pH
|
|
Комбинированный pH-электрод с гелевым заполнением, тип 201020/51-18-04-22-120/837
|
1,000 МПа
|
0…12 (14 кратковременно) ед. pH
|
|
рН-электрод с гелевой системой сравнения, тип InPro 4800
|
1,300 МПа
|
0…+60°C
|
+5…+60°C
|
0…14 ед. pH
|
|
Комбинированный pH-электрод ID 4510
|
0,020 МПа
|
|
Комбинированный pH-электрод ASPА3111-100-2.1M
|
0,600 МПа
|
0…+60°C
|
+5…+60°C
|
0…14 ед. pH
|
|
Комбинированный pH-электрод SZ 195.2
|
1,000 МПа
|
Технические характеристики
|
Наименование
|
Значение
|
|
Диапазон измерений температуры анализируемой среды:
|
|
|
— с блоком датчиков БД-902
|
0…+50°С
|
|
— с блоком датчиков БД-902МП
|
0…+60°С
|
|
— с блоком датчиков БД-902А с электродом стеклянным комбинированным ЭСК-10617/7, комбинированным pH-электродом с гелевым заполнением, тип 201020/51-18-04-22-120/837 (Jumo)
|
0…+60°С
|
|
— с блоком датчиков БД-902А с комбинированным pH-электродом ID 4510
|
0…+90°С
|
|
— с блоком датчиков БД-902А с рН-электродом с гелевой системой сравнения, тип InPro 4800, комбинированным pH-электродом SZ 195.2, комбинированным pH-электродом ASPA3111-100-2.1M
|
0…+100°С
|
|
Пределы допускаемой основной абсолютной погрешности рН-метра при измерении температуры анализируемой среды при температуре окружающего воздуха (20±5)°С
|
±0,3°С
|
|
Диапазон измерений преобразователя при измерении рН
|
0…15 рН
|
|
Пределы допускаемой основной абсолютной погрешности преобразователя при температуре анализируемой среды (25±0,2)°С и температуре окружающего воздуха (20±5)°С при измерении рН
|
±0,02 pH
|
|
Пределы допускаемой погрешности температурной компенсации преобразователя при измерении рН в зависимости от типа применяемого электрода
|
±0,03 рН
|
|
Пределы допускаемой дополнительной абсолютной погрешности преобразователя, вызванной изменением температуры окружающего воздуха, на каждые ±10°С от нормальной (20±5)°С в пределах рабочего диапазона +5…+50°С при измерении рН
|
±0,01 pH
|
|
Пределы допускаемой дополнительной абсолютной погрешности преобразователя, вызванной изменением напряжения питания от номинального значения 220 либо 36 В на плюс 10% и минус 15% при измерении рН
|
±0,01 pH
|
|
Диапазон измерений активности ионов водорода (рН) рН-метра (в зависимости от типа применяемого электрода)
|
0…14 рН
|
|
Пределы допускаемой основной абсолютной погрешности рН-метра при измерении рН при температуре анализируемой среды (25±0,2)°С и температуре окружающего воздуха (20±5)°С:
|
|
|
— с блоком датчиков БД-902
|
±0,05 pH
|
|
— с блоками датчиков БД-902А и БД-902МП с электродом стеклянным комбинированным ЭСК-10617/7, рН-электродом с гелевой системой сравнения, тип InPro 4800 или комбинированным pH-электродом SZ 195.2
|
±0,05 pH
|
|
— с блоками датчиков БД-902А и БД-902МП с комбинированным pH-электродом с гелевым заполнением, тип 201020/51-18-04-22-120/837 (Jumo), комбинированным pH-электродом ID 4510 или комбинированным pH-электродом ASPA3111-100-2.1M
|
±0,20 pH
|
|
Пределы допускаемой дополнительной абсолютной погрешности рН-метра при измерении рН, вызванной изменением температуры анализируемой среды в диапазоне температурной компенсации рН-метра (погрешность температурной компенсации рН-метра), pH:
|
|
|
— с блоком датчиков БД-902
|
±0,10 pH
|
|
— с блоками датчиков БД-902А и БД-902МП с электродом стеклянным комбинированным ЭСК-10617/7, рН-электродом с гелевой системой сравнения, тип InPro 4800, комбинированным pH-электродом ASPA3111-100-2.1M
|
±0,10 pH
|
|
— с блоками датчиков БД-902А и БД-902МП с комбинированным pH-электродом с гелевым заполнением, тип 201020/51-18-04-22-120/837 (Jumo), комбинированным pH-электродом SZ 195.2, с комбинированным pH-электродом ID 4510
|
±0,20 pH
|
|
Пределы допускаемой дополнительной абсолютной погрешности рН-метра при измерении рН, вызванной изменением давления анализируемой среды в диапазоне от 0 до верхнего предела
|
0,10 рН
|
|
Вид климатического исполнения
|
УХЛ4 по ГОСТ 15150-69, при этом температура окружающего воздуха при эксплуатации должна быть от +5…+50°С
|
|
Рабочие условия эксплуатации:
|
|
|
— температура окружающего воздуха
|
+5…+50°С
|
|
— относительная влажность окружающего воздуха при температуре плюс 35°С и более низких температурах без конденсации влаги, не более
|
80%
|
|
— атмосферное давление
|
84,0…106,7 кПа (630…800 мм рт. ст.)
|
|
Электрическое питание
|
от сети однофазного переменного тока напряжением 220 либо 36 В в зависимости от исполнения, при частоте (50±1) Гц, с допускаемым отклонением напряжения питания -15…+10%
|
|
Потребляемая мощность при номинальном значении напряжения питания, не более
|
10 В·А
|
|
Электрическое сопротивление изоляции цепей питания рН-метра между штырями вилки и корпусом преобразователя, не менее:
|
|
|
— при температуре окружающего воздуха (20±5)°С
|
40 МОм
|
|
— при температуре окружающего воздуха 50°С
|
10 МОм
|
|
— при температуре окружающего воздуха 35°С и относительной влажности 80%
|
5 МОм
|
|
Электрическая изоляция между цепями питания преобразователя и его корпусом выдерживает без пробоя и поверхностного перекрытия в течение 1 мин
|
действие испытательного напряжения переменного тока со среднеквадратичным значением 1500 В и частотой (50±1) Гц в нормальных условиях применения
|
|
Электрическое сопротивление между внешним зажимом защитного заземления преобразователя и его корпусом
|
0,1 Ом
|
|
Показатели надежности:
|
|
|
— средняя наработка на отказ (за исключением электродов), не менее
|
40000 ч
|
|
— среднее время восстановления работоспособности, не более
|
2 ч
|
|
— средний срок службы рН-метров (с учетом замены электродов), не менее
|
10 лет
|
Стандартный комплект поставки:
— Блок преобразовательный — 1 шт.
— Блок датчиков БД-902МП в составе: блок усилительный, термодатчик, электрод ЭСК-10617/7.
— Кабель соединительный 5 метров — 1 шт.
— Кабель поверочный — 1 шт.
Дополнительный комплект поставки:
— Блок датчиков БД-902МП для второго канала.
— Кабель соединительный до 100 метров.
— pH-электрод по выбору (на давление среды до 1,3 МПа).
— Комплект монтажных частей для магистрали.
— Стандарт-титры 1,65рН, 9,18рН.
