Гидропанель «ГП 1» предназначена для предварительной подготовки контролируемого раствора: фильтрации и стабилизации расхода через измерительную ячейку, в которой установлены измерительный и вспомогательный электроды, датчик температуры, а также для настройки рН‑метра по буферным растворам.
Область применения ГП-1: теплоэнергетика.
Технические характеристики ГП-1
|
Характеристики |
Значения |
|
Измерительная ячейка |
проточная |
|
Емкость бачка для буферных растворов |
0,6 л |
|
Емкость бачка KC |
0,3 л |
|
Температура контролируемого раствора |
от +5 до +70 ˚С |
|
Расход контролируемого раствора через измерительную ячейку |
не более 5 л/ч |
|
Габаритные размеры |
590×280×150 мм |
|
Установочные размеры |
560×250 мм |
|
Вес |
не более10 кг |
|
Материал ячейки основных элементов гидропанели |
оргстекло |
Примечание: гидропанель имеет 2 режима работы:
- измерение рН контролируемого раствора;
- калибровка электродной системы по буферным растворам.

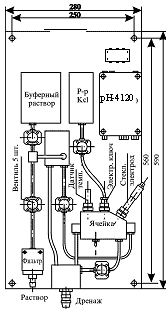

Чертеж ГП-1
Рис. 1. Габаритные и монтажные размеры гидропанели ГП-1
