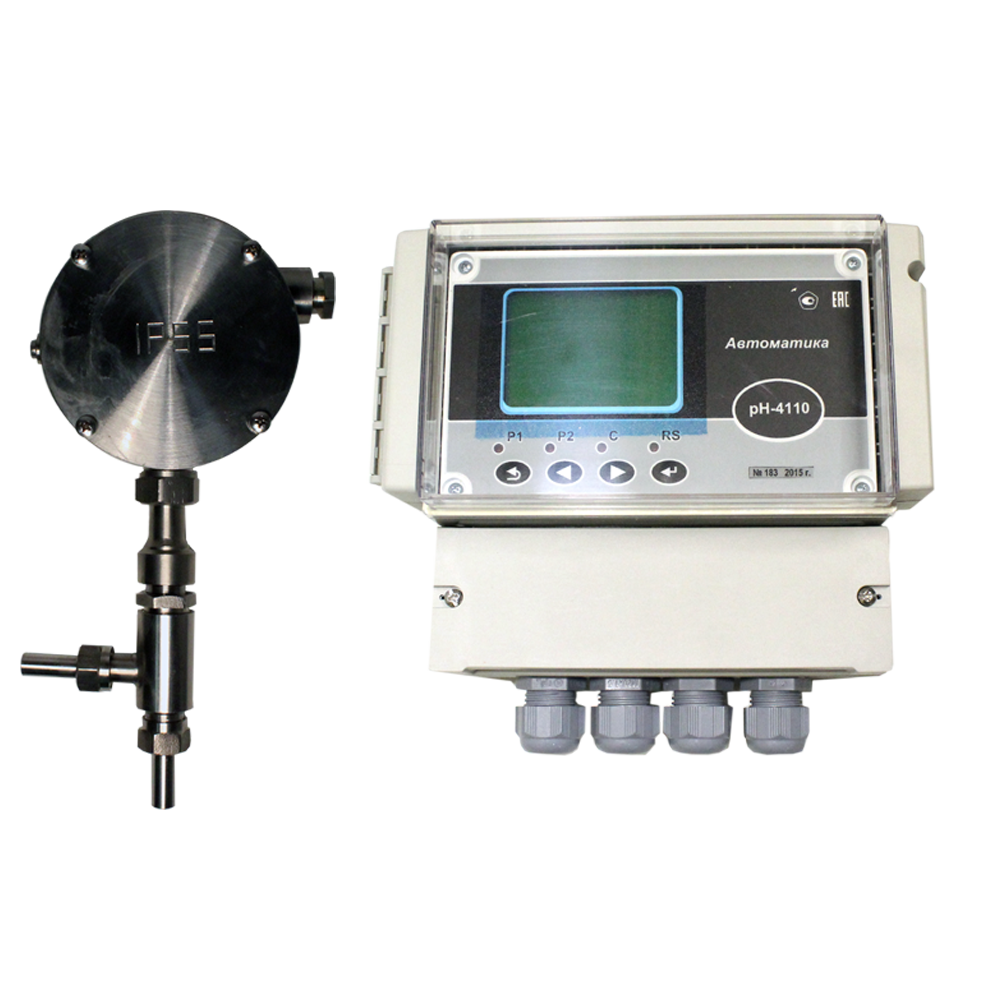

Промышленный pH-метр/ОВП-метр pH-4110 с удаленным первичным преобразователем предназначен для измерения активности ионов водорода (рН) или окислительного-востановительного потенциала (ОВП) и температуры (t) анализируемой жидкости в комплекте с проточной или погружной арматурой, в том числе и с ультразвуковой и струйной системами очистки. Дополнительно в рН/ОВП-метре имеется вход для подключения импульсного датчика расхода пробы (V).
Особенности:
- рН-метр обеспечивает цифровую индикацию и графическое отображение измеренных значений pH и температуры или ЭДС и температуры, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование.
- Функция диагностики состояния электродной системы через измерение сопротивления электрода сравнения Rср (при использовании пластмассовой арматуры типа АПП данная функция отключается через меню).
- Функция HOLD для фиксации выходных токовых сигналов и состояния реле.
- Функция управления системой очистки. Реле №4 назначено для включения очистки датчиков.
- Корпус измерительного прибора рН-4110 предназначен для настенного монтажа.
- Градуировка прибора по буферным растворам выполняется из меню измерительного прибора.
Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
Технические характеристики
|
Наименование параметра
|
Значение параметра
|
|
Первичный преобразователь
|
|
Диапазон измерений pH
|
0...14 ед. рН
|
|
Диапазон измерения ОВП
|
±1500 мВ
|
|
Диапазон измерений температуры
|
-10...+140°C (в зависимости от электрода)
|
|
Пределы допускаемой основной абсолютной погрешности:
|
|
- при измерении рН в комплекте с электродом типа ASP, ID, Polilyte
|
±0,05 рН
|
|
- при измерении рН в комплекте с электродом типа ЭСК-1 ЭС-1, SZ-1xx
|
±0,1 рН
|
|
- при измерении ОВП
|
±5 мВ
|
|
- при измерении температуры
|
±0,5°С
|
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН:
|
|
- вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5...50) °С, не более
|
±0,02 рН
|
|
- вызванной изменением температуры анализируемой жидкости на каждые 25 °С (в режиме АТК) относительно 25 °С в диапазоне температур (0...95) °С, не более
|
± 0,05 рН
|
|
Давление
|
(0...6), (0...16) бар (в зависимости от электрода и температуры)
|
|
Режимы термокомпенсации
|
автоматический и ручной
|
|
Длина кабеля от ПП до электродной системы
|
не более 10 м (не более 25 м - при использовании специального кабеля с двумя экранированными витыми парами;
cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
|
|
Климатическое исполнение
|
УХЛ 2.1, при Т=(-40..+50)°С
|
|
Степень защиты от пыли и воды по ГОСТ 14254-2015
|
IP65
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
|
группа V2
|
|
Материал корпуса
|
|
- тип Д, В
|
алюминиевый сплав
|
|
- тип Н
|
сталь 12Х18Н10Т
|
|
- тип T
|
титан
|
|
Масса
|
не более 2 кг
|
Измерительный прибор
|
|
Тип индикатора
|
жидкокристаллический графический
|
|
Частота обновления индикации
|
2 Гц
|
|
Исполнение ИП
|
настенное, щитовое
|
|
Линия связи между ПП и ИП
|
трёхпроводная, сечение проводов не менее 0,35 мм2
|
|
Длина линии связи
|
не более 600 м
|
Параметры выходных сигналов:
|
|
- 2 аналоговых программируемых
|
(0...5), (0...20), (4...20) мА (параметры выбираются программно заказчиком, предусмотрена функция билинейной шкалы)
|
|
- 1 цифровой
|
RS485, протокол обмена ModBus RTU
|
|
- 4 дискретных
|
переключающий "сухой контакт", 240 В, 3 А (реле 1,2 - программируемые, реле 3 - сигнализация ошибки (alarm), реле 4 - управление системой очистки ЭС)
|
Параметры режима очистки электрода:
|
|
- интервал включения очистки
|
(1...999,9) ч
|
|
- длительность очистки
|
(1...9999) c
|
|
- пауза измерения, режим «Hold»
|
(0...999) мин
|
|
Область задания уставок по рН и температуре
|
во всём диапазоне измерений
|
|
Диапазон измерения расхода пробы (при подключении импульсного датчика расхода пробы)
|
(0,9...48) л/ч
|
|
Емкость архива
|
1 год
|
|
Интервалы архивирования
|
1 с
|
Параметры питания:
|
|
- от сети переменного тока (исполнение 220)
|
~(100...242) В, (47...63) Гц номинал 220 В, 50 Гц
|
|
- от сети постоянного тока (исполнение 24)
|
(18...36) В; номинал 24 В (только в корпусе для настенного монтажа)
|
Потребляемая мощность:
|
|
- исполнение 220
|
не более 15 ВА
|
|
- исполнение 24
|
не более 15 Вт
|
|
Сейсмостойкость по НП-031-01
|
категория II (только в корпусе для настенного монтажа)
|
Соответствие требованиям ГОСТ 32137 по электромагнитной совместимости:
|
|
- группа исполнения по устойчивости к помехам
|
IV
|
|
- критерий качества функционирования
|
А
|
|
Климатическое исполнение
|
УХЛ 4.2*, но при температуре (+5...+50) °С
|
Степень защиты от пыли и воды по ГОСТ 14254-2015:
|
|
- корпус ИП настенного исполнения
|
IP65
|
|
- корпус ИП щитового исполнения
|
IP54 (по передней панели)
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
|
группа N2
|
Материал корпуса ИП:
|
|
- настенное исполнение
|
ABS пластик
|
|
- щитовое исполнение
|
алюминиевый сплав
|

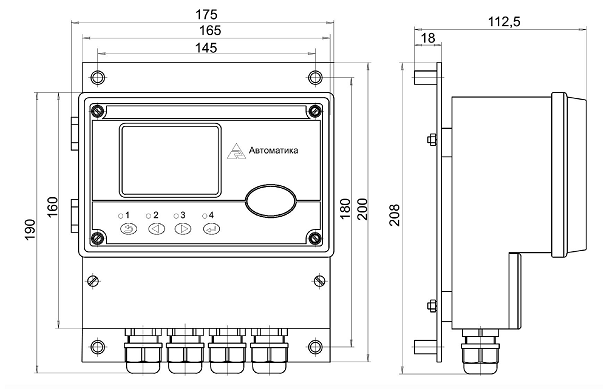

Габаритные размеры ИП (ВхШхГ без элементов крепления и разъёмов):
|
|
- щитовое исполнение
|
96×96×120 мм
|
|
- настенное исполнение
|
190×200×105 мм
|
|
Масса
|
не более 1,6 кг
|

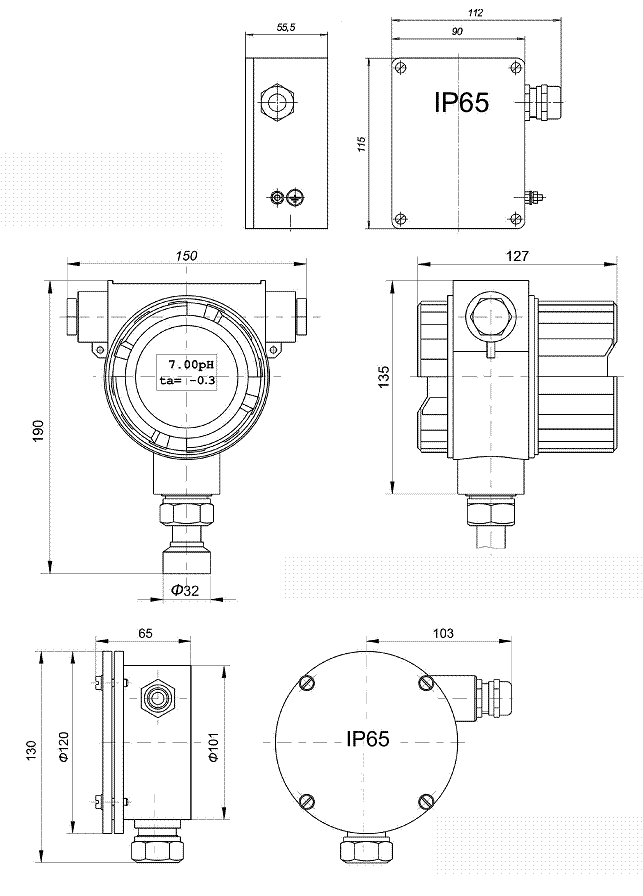

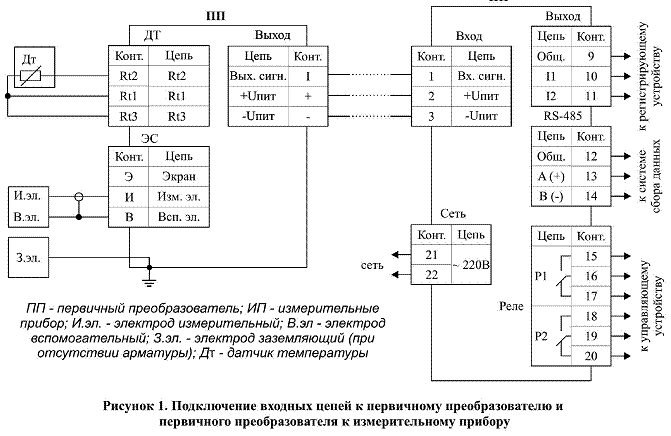

pH-4110 состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). ПП может быть удален от ИП на расстояние до 600 м. ПП состоит из электронного блока и арматуры, в которой установлена электродная система (ЭС).
Аксессуары:
- Комбинированный pH/ОВП-электрод.
- pH/ОВП-электрод.
- Арматура для установки рН/ОВП-электродов.
- Кабель рН-метрический.
- Преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4.
- Преобразователь Modbus в HART.
Программное обеспечение:
- Modbus-конфигуратор.
- Modbus OPC сервер.

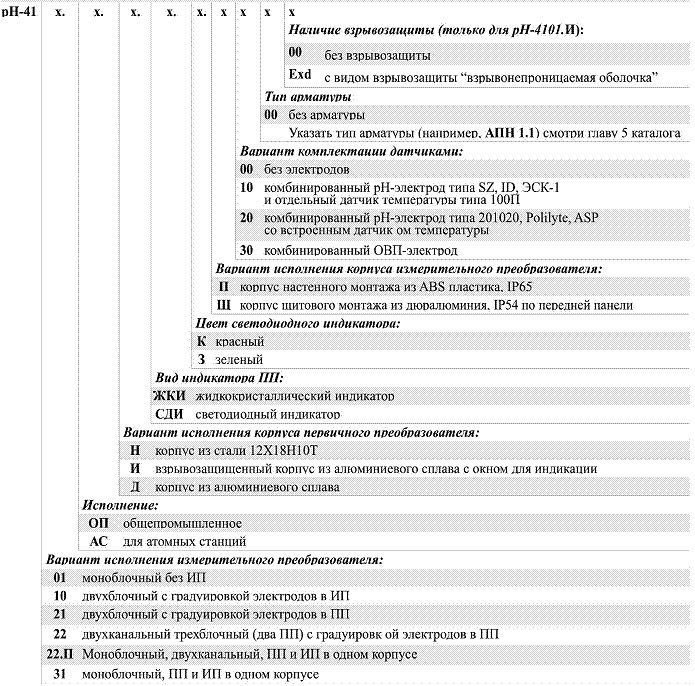

Структура условного обозначения при заказе
|
pH-4110
|
x.
|
x.
|
x.
|
x.
|
x
|
|
|
|
|
|
|
|
Напряжение питания: 220 - ~(100...242) В переменного тока частотой 50 Гц (номинал 220 В, 50 Гц); 24 - =(18...36) В постоянного тока (номинал 24 В) только ИП в корпусе для настенного монтажа.
|
|
Вариант исполнения корпуса измерительного прибора (ИП): Н - корпус настенного монтажа из ABS пластика, IP65; Щ - корпус щитового монтажа из дюралюминия, IP54 по передней панели.
|
|
Тип арматуры: 00 - без арматуры; - Указать тип арматуры (например, АПН 1.1).
|
|
Вариант комплектации датчиками: 00 - без электродов; 10 - комбинированный pH-электрод типа SZ-1xx, ID или ЭСК-1 и отдельный датчик температуры типа 100П; 20 - комбинированный pH-электрод типа Polilyte, ASP, SZ-1150 со встроенным датчиком температуры; 30 - комбинированный ОВП-электрод типа SZ275, SZ2060.
|
|
Вариант исполнения корпуса первичного преобразователя (ПП): Д - корпус из алюминиевого сплава; В - корпус из алюминиевого сплава (только калибровка); Н - корпус из стали 12Х18Н10Т; Т - корпус из титана.
|
|
