рН/ОВП-метр-трансмиттер типа рН-4101 предназначен для автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) анализируемой жидкости в комплекте с проточной или погружной арматурой для комбинированного pH/ОВП-электрода.
Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
Особенности рН-4101:
— рН/ОВП-метр-трансмиттер обеспечивает измерение электродвижущей силы (ЭДС), развиваемой электродной системой, вычисление и преобразование рН в унифицированный сигнал постоянного тока 4...20 мА (опция) или цифровой сигнал RS-485 (протокол обмена ModBus RTU — опция). При использовании преобразователя Modbus в HART для трансмиттера с интерфейсом RS-485 возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.
— рН/ОВП-метр-трансмиттер также обеспечивает измерение температуры контролируемой жидкости путем преобразования сопротивления термопреобразователя сопротивления в температуру в соответствии с выбранной нормированной статической характеристикой (НСХ).
— рН/ОВП-метры являются программируемыми в части выбора режимов измерения, индикации и диапазона преобразования измеренного значения в выходной унифицированный токовый сигнал или параметров цифрового интерфейса.
— Корпус трансмиттера имеет четыре варианта исполнения: нержавеющая сталь, титан, алюминиевый сплав, алюминиевый сплав с прозрачным окном для индикации.
— В случае комплектной поставки с арматурой АПН, АПТ, АПП или АМН, в которую устанавливается комбинированный электрод, корпус трансмиттера (электронного блока) крепится непосредственно на арматуре или рядом с ней.
— рН/ОВП-метры рН-4101.И-Ех (ПП в корпусе «И») имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011 и соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Программное обеспечение:
— Modbus-конфигуратор.
— Modbus OPC сервер.
|
|
|
|
|

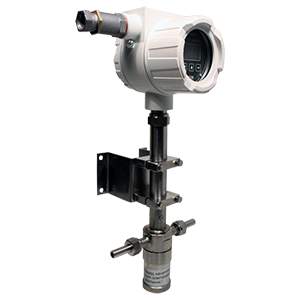

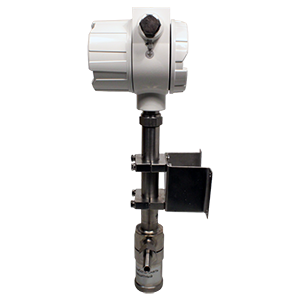

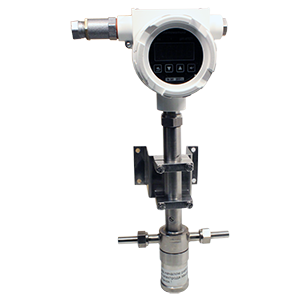

pH-4101.И.-Ех pH-ОВП-метр-трансмиттер промышленный в алюминиевом корпусе, взрывозащищенный
|
Технические характеристики
|
Наименование
|
Значение
|
|
Диапазон измерения pH
|
0...14
|
|
Диапазон измерения ОВП, мВ
|
±1500
|
|
Предел допускаемого значения основной абсолютной погрешности при измерении
|
|
pH в комплекте с комбинированным электродом
|
± 0,05 pH
|
|
ОВП
|
± 2 мВ
|
|
Диапазон измерения температуры анализируемой жидкости
|
(0...100) °С
|
|
Предел допускаемого значения основной абсолютной погрешности
|
|
при измерении температуры
|
± 0,5°С
|
|
Режимы термокомпенсации
|
автоматический, ручной
|
|
Длина кабеля до комбинированного электрода
|
не более 4 м
|
|
Выходной сигнал, пропорциональный pH:
|
(4...20) мА,
|
|
или RS-485, с протоколом обмена ModBus RTU
|
|
Напряжение питания постоянного тока
|
(12...36) В
|
|
Вид взрывозащиты (только для варианта “И”)
|
lExdIIBT6 X
|
|
Потребляемая мощность
|
не более 3 ВА
|
|
Климатическое исполнение
|
УХЛ 2, но при температуре (-40...±50)°С
|
|
Устойчивость к климатическим факторам по ГОСТ 52931
|
В4
|
|
Защита от воздействия пыли и воды по ГОСТ 14254
|
IP65
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931
|
V2
|
|
Материал корпуса:
|
|
|
- тип Д, И
|
алюминиевый сплав
|
|
- тип Н (для трансмиттера с ЖК индикатором)
|
сталь 12Х18Н10Т
|
|
Масса
|
не более 2 кг
|
Аксессуары:
— Комбинированный pH/ОВП-электрод.
— Арматура для установки рН/ОВП-электродов.
— Кабель рН-метрический.
— Блоки питания БП-24, БПИ-24.
— Преобразователи интерфейса USB-RS485 (для прибора с интерфейсом RS-485) для подключения к компьютеру или регистратору ПКЦ-1112 (ЭР-12): ПИ-1, ПИ-4.
— Преобразователь Modbus в HART.

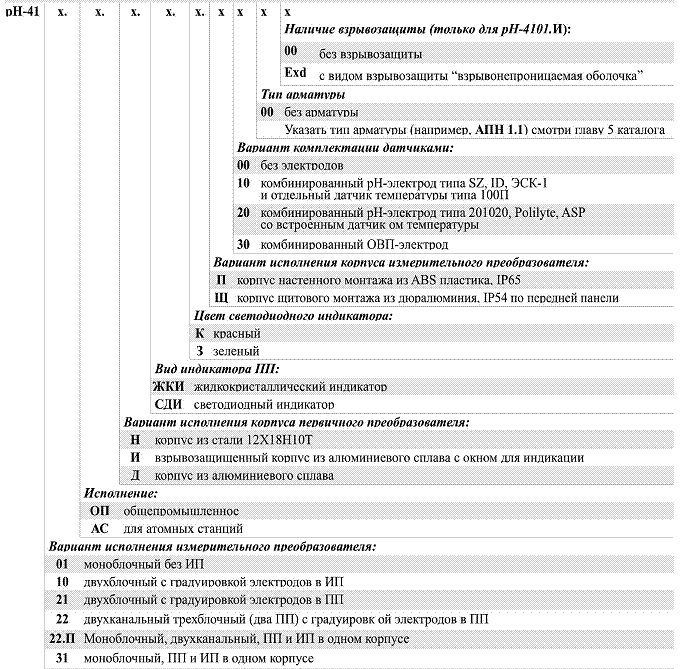

Шифр заказа
pH-4101.Х.Х.Х.Х.Х.ХХ, где:
Х — вариант исполнения корпуса: Н — корпус из стали 12Х18Н10Т; Т — корпус из титана; И — взрывозащищенный корпус из алюминиевого сплава с окном для индикации; Д — корпус из алюминиевого сплава.
Х — вид индикатора: ЖКИ — жидкокристаллический индикатор; СДИ — светодиодный индикатор.
Х — цвет светодиодного индикатора: К — красный; З — зеленый.
Х — вариант комплектации датчиками: 00 — без электродов; 10 — комбинированный pH-электрод типа SZ-1xx, ID или ЭСК-1 и отдельный датчик температуры типа 100П; 20 — комбинированный pH-электрод типа Polilyte, ASP, SZ-1150 со встроенным датчиком температуры; 30 — комбинированный ОВП-электрод.
Х — тип выхода: А — аналоговый выход (0...5) мА, (0...20) мА или (4...20) мА; RS — цифровой интерфейс RS-485.
Х — тип арматуры: 00 — без арматуры, либо указать тип арматуры (например, АПН 1.1).
Х — наличие взрывозащиты (только для ПП в корпусе «И»): 00 — без взрывозащиты; Ех — с видом взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ех d IIB T6 X» по ГОСТ IEC 60079-1-2011.

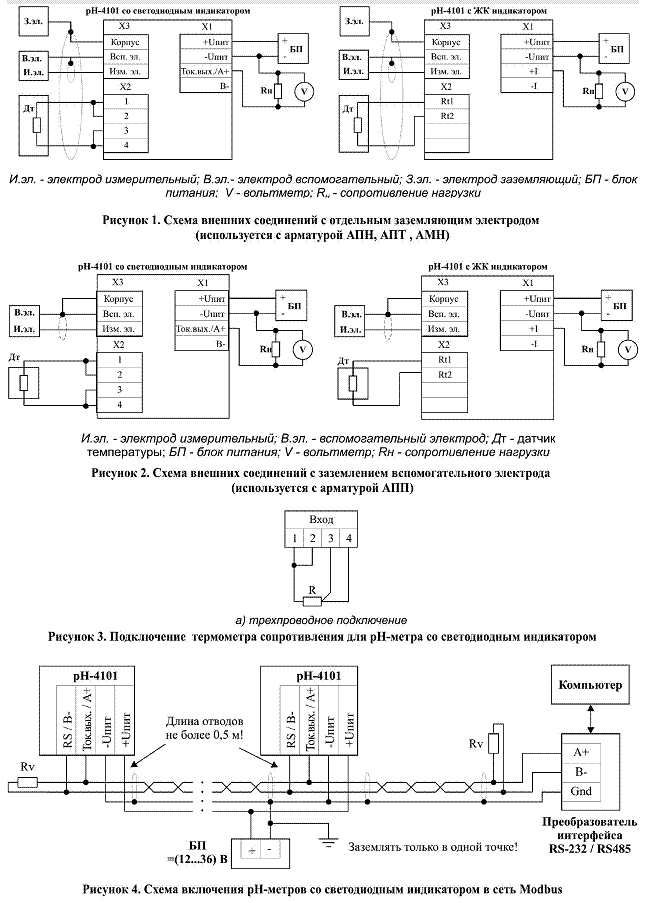

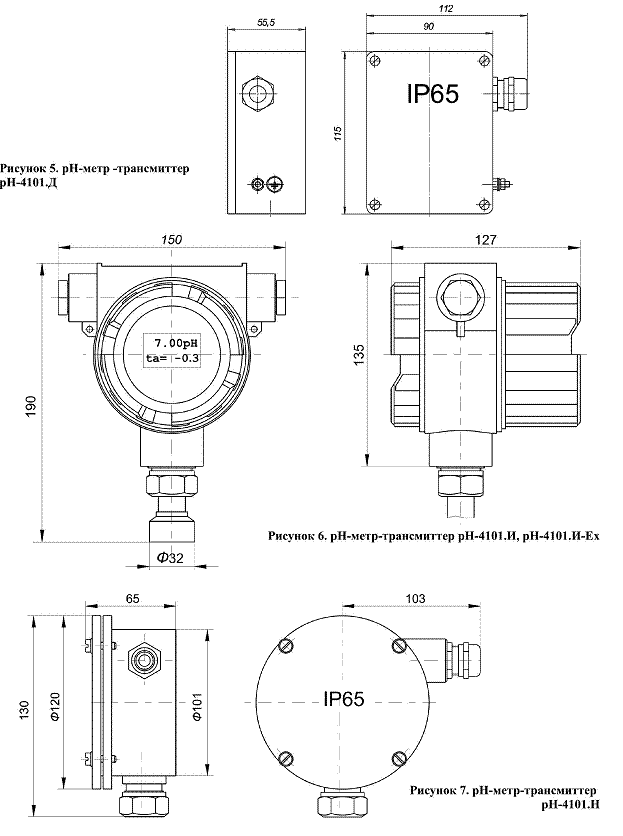

Схемы внешних соединений, габаритные и монтажные размеры:
pH-4101, pH-4101.И.-Ex. Схемы и чертежи.pdf
Документация для pH-4101, pH-4101.И.-Ex pH/ОВП-метр-трансмиттер промышленный
pH-41XX рН-метры промышленные. Описание прибора (.pdf)
Опросный лист для заказа pH-41xx (.doc)
