Комплекс измерительный рН-220.7 предназначен для определения активности ионов водорода рН в системах водоподготовки ТЭЦ и АЭС. Предусмотрена возможность автоматического приведения значения рН, измеренного при температуре анализируемой среды от 0 до 50°С. к 25 ˚С. Комплект состоит из выносного входного усилителя, блока преобразования, гидравлического блока.
Особенности:
- Электронный преобразователь комплекса выполнен в эргономичном, современном корпусе настенного исполнения с удобным расположением органов управления и гермовводов для подключения гидроблока, питания и исполнительных устройств. Корпус преобразователя и внешние подключения имеют класс защиты IP 65, что позволяет, при необходимости, эксплуатировать преобразователь в жестких цеховых условиях.
- Второй класс защиты по электробезопасности позволяет эксплуатировать комплекс без защитного заземления. Имеется жила заземления в шнуре питания для защиты от кондуктивной индустриальной радиопомехи.
- Комплекс (промышленный pH-метр) прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору.
- Имеется оперативная самодиагностика (параметров электродной системы и исправности преобразователя) и сигнализация о выходе измеряемой величины за пределы установленных допусков.
-На дисплее преобразователя индицируются одновременно значение измеряемой величины, значение потенциала электродной системы, результаты оперативной самодиагностики и температура раствора.
-Использование стандартного датчика температуры позволяет избежать дополнительной настройки прибора для измерения температуры и термокомпенсации электродов.
-Результаты настройки хранятся в энергонезависимой памяти отключенного от сети преобразователя неограниченно долго.
- Дифференциальная схема включения электродной системы обеспечивает дополнительную помехозащищенность.
-За счет применения современной элементной базы ведущих мировых производителей электронных компонентов, таких как "Burr-Brown", "Atmel", "Tompson" и др., достигается высокая надежность измерительного комплекса.
- Гидроблок представляет собой узел, включающий проточную ячейку и все необходимое для проведения измерений pH в протоке обессоленной воды — приспособления для стабилизации скорости истечения, разъемы для подключения преобразователя и др. Расход дорогостоящей пробы при измерении не превышает 3 л/ч.
-Конструкция измерительной ячейки в гидроблоке комплекса исключает влияние истечения раствора KCl из электролитического ключа на результаты измерения.
Технические характеристики
|
Наименование параметра
|
Значение
|
|
Диапазон
|
pH
|
0.00 ... 12.00
|
|
mV
|
-3000 ... 2000
|
|
температура
|
0 ... 40 °C
|
|
Дискретность
|
pH
|
0.01
|
|
mV
|
1
|
|
температура
|
0.1 °C
|
|
Основная погрешность комплекса
|
pH
|
±0.05
|
|
температура
|
±1.0 °C
|
|
Выходные сигналы
|
аналоговые
|
0 ... 5 mA (Rн < 2 кОм)
4 ... 20 mA (Rн < 500 Ом)
|
|
цифровые
|
C2 (RS-232C)
|
|
Температурная компенсация
|
автоматическая или ручная
|
|
Дисплей
|
графический ЖКИ
|
|
Расстояние между усилителем и блоком
преобразования
|
до 1500 м при сопротивлении каждого провода до 75 Ом (для модификаций с вынесенным усилителем)
|
|
Питание
|
(220+22-33) В или (36+3.6-5.4) В; (50±0.5) Гц
|
|
Потребление
|
не более 7 В·А
|
|
Габаритные размеры
|
преобразователя
|
250 x 230 x 130 мм
|
|
блока гидравлического
|
340 x 220 x 90 мм
|
|
упаковки
|
460 x 250 x 230 мм
|
|
Масса
|
преобразователя
|
1.3 кг
|
|
блока гидравлического
|
н/д
|
|
комплекса
|
4.6 кг
|
Модификации
|
Модификация
|
Описание
|
|
pH-220.7/П
|
Комплекс измерительный со встроенным усилителем и напряжением питания 220 В
|
|
pH-220.7/П-36В
|
Комплекс измерительный со встроенным усилителем и напряжением питания 36 В
|
|
ph-220.7/П-ВУ
|
Рассчитан для удаленного подключения гидравлического блока к преобразователю и работу от сети переменного тока напряжением 220В
|
|
ph-220.7/П-ВУ-36
|
Рассчитан для удаленного подключения гидравлического блока к преобразователю и на работу от сети переменного тока напряжением 36В.
|
Комплект поставки
|
Наименование
|
Количество
|
|
pH-220.7/П
|
pH-220.7/П-36В
|
pH-220.7/П-ВУ
|
pH-220.7/П-ВУ-36В
|
|
Блок гидравлический БГ-1Д
|
1
|
1
|
1
|
1
|
|
Преобразователь промышленный П-216.3
|
1
|
-
|
-
|
-
|
|
Преобразователь промышленный П-216.3-36В
|
-
|
1
|
-
|
-
|
|
Преобразователь промышленный П-216.4
|
-
|
-
|
1
|
-
|
|
Преобразователь промышленный П-216.4-36В
|
-
|
-
|
-
|
1
|
|
Электрод ЭСЛ43-07Ср.
|
1
|
1
|
1
|
1
|
|
Электрод хлорсеребряный ЭХСВ-1
|
1
|
1
|
1
|
1
|
|
Датчик температуры ТК-03
|
1
|
1
|
1
|
1
|
|
Кабель
|
1
|
1
|
1
|
1
|
|
Кабель
|
1
|
1
|
1
|
1
|
|
Кабель
|
1
|
1
|
1
|
1
|
|
Втулка
|
2
|
2
|
2
|
2
|
|
Комплекс измерительный рН-220.7/П. Инструкция по монтажу, пуску, регулированию и обкатке
|
1
|
1
|
1
|
1
|

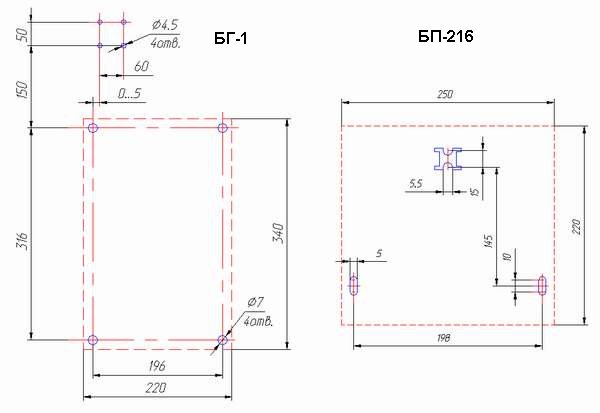

Габаритный чертеж
