АЖК-3103 кондуктометр технологический промышленный стационарный

Кондуктометр технологический (далее - кондуктометр) «АЖК 3103» предназначается для индикации и измерения удельной электропроводимости УЭП (или концентрации раствора NaCl, в зависимости от модификации) и температуры водных растворов щелочей, кислот и солей. Кондуктометр АЖК-3103 можно использовать для контроля качества очищенной и исходной воды в системах водоподготовки и водоочистки в теплоэнергетике, химической, целлюлозно-бумажной, электронной, пивоваренной, пищевой промышленности и других отраслях народного хозяйства. В кондуктометре использованы электронный блок первичного преобразователя от АЖК-3101М и датчик от АЖК-3102.

Технические характеристики АЖК-3103

Характеристики	Значения
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Диапазоны измерения (автоматический выбор):
- АЖК-3103.1	(0,00...10,00); (0,0...100,0); (0...1000); (0...10000) мкСм/см
- АЖК-3103.2	(0,00...10,00); (0,0...100,0); (0...1000); (0...10000) мг/л NaCl
Класс точности	4,0
Цифровая индикация	ЖКИ 8×2. УЭП/концентрация, температура
Длина четырёхпроводной линии связи от ПП до ИП	не более3 м
Напряжение питания	=24 В, =12 В, ~220 В
Потребляемая мощность	не более 1,2 В·А
Климатическое исполнение ИП:	УХЛ 4.2*
Температура окружающего воздуха	от +5 до +50 ˚С
Степень защиты от воды и пыли по ГОСТ 14254	IP65
Габаритные размеры	115×90×55 мм
Вес датчика без кабеля	не более0,3 кг
ДАТЧИК
Тип датчика	проточный
Материал датчика	нержавеющая сталь 12X18Н10Т
Расход анализируемой жидкости	не более 100 л/час
Вязкость анализируемой жидкости	не более 0,2 Па×с
Давление анализируемой жидкости	не более 1,0 МПа
Диапазон температур анализируемой жидкости	от +5 до +95 ˚С
Абсолютная погрешность измерения температуры	± 1 ˚С
Температура приведения для термокомпенсации	программируется
Диапазон температурной компенсации от температуры приведения	± 15 ˚С
Степень защиты от воды и пыли по ГОСТ 14254	IP65
Климатическое исполнение датчика:	УХЛ 3.1*
Температура окружающего воздуха	от +5 до +50 ˚С
Габаритные размеры	83×30×30 мм
Вес датчика без кабеля	не более0,2 кг

Примечание:
¹⁾ температурный коэффициент (в % на ˚С) и температура приведения (˚С) устанавливаются программно.

Чертеж АЖК-3103

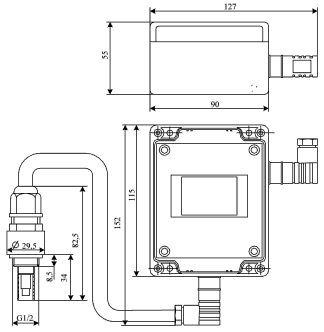

Рис. 1. Габаритные и монтажные размеры технологического кондуктометра АЖК-3103

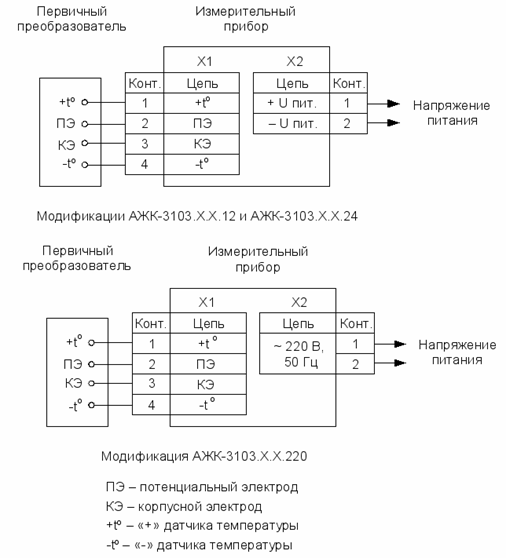

Рис. 2. Схема внешних соединений измерительного прибора

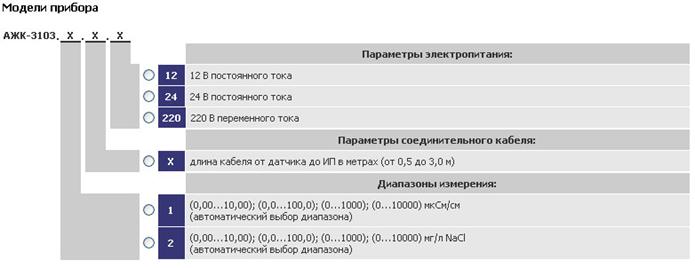

Обозначение анализатора АЖК-3103 при заказе

Пример заказа: «АЖК-3103.1.3.12 - технологический кондуктометр, единицы измерения мкСм/см, питание 12В постоянного тока, длина кабеля от ИП до датчика 3м».

Документация для АЖК-3103 кондуктометр технологический промышленный стационарный

АЖК-3103 кондуктометр технологический. Руководство по эксплуатации, Методика поверки (.pdf)

Опросный лист для заказа АЖК (.doc)
