АЖК-3101М анализатор жидкости кондуктометрический

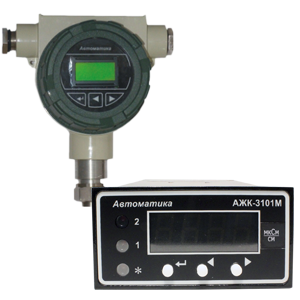

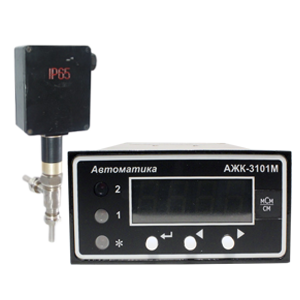

Анализатор представляет собой одноканальное средство измерения и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП).
Предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов солей, щелочей и кислот.

Особенности АЖК-3101М

- На основе известных зависимостей между УЭП и концентрацией анализируемого компонента анализаторы могут использоваться в качестве солемеров и концентратомеров.

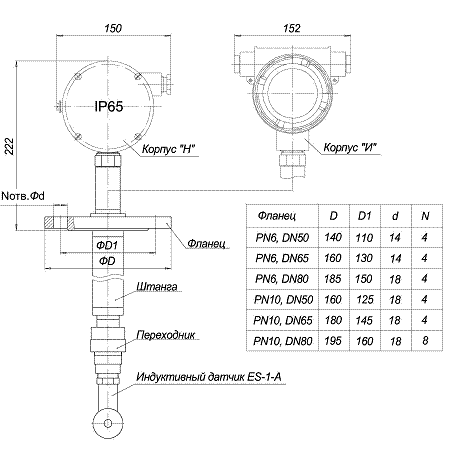

- ПП анализатора может быть оснащён контактным или бесконтактным индуктивным датчиком.

- Анализаторы АЖ3101М.х.И-Ех (ПП в корпусе «И») имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ех d ИВ Тб X» по ГОСТ Р 52350.1.

- Исполнение с индексом “Э” отвечает повышенным требованиям по устойчивости к электромагнитным помехам.

Области применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

В энергетике используется в комплекте с гидропанелью с катионитовым Н-фильтром для контроля УЭП глубоко обессоленной воды.

В молочной и пивоваренной промышленности может использоваться в качестве сигнализатора раздела фаз: вода - молоко, вода - моющий раствор и др.

Дополнительные функции:

- ручной или автоматический выбор одного из четырёх диапазонов измерения (для АЖК-3101М.1, АЖК-3101М.2);

- выбор режима температурной компенсации: включён, выключен, режим термокомпенсации особо чистой воды;

- возможность включения билинейной функции по выходному сигналу;

- упрощенная градуировка по одному раствору;

- линеаризация выходной характеристики (для АЖК-3101 М.К) в случае нелинейной зависимости концентрации раствора от УЭП.

Технические характеристики АЖК-3101М

Наименование параметра	Значение параметра
Первичный преобразователь
Диапазон измерения:
- АЖК-3101М.1	(0...1), (0...10); (0...100); (0...1000) мкСм/см
- АЖК-3101М.21)	(0...1), (0...10); (0...100); (0...1000) мСм/см
- АЖК-3101М.2 (с индуктивным датчиком)	(0...10); (0...100); (0...1000) мСм/см
- АЖК-3101М.К2)	NaCl: (0...20) %, (0...230) г/л; H2SO4: (0...25) %, (95...99) %; HCl: (0...15) % HNO3: (0...20) %; NaOH: (0...10) %, (20...40) %; KOH: (0...20) %; (раствор, диапазон и единицы измерения согласуются при заказе)
Предел допускаемого значения основной приведённой погрешности:
- для анализаторов УЭП (кондуктометров) (по всем диапазонам)	не более ±2,0%
- для анализаторов концентрации (концентратомеров) (в зависимости от диапазона и состава анализируемой жидкости)	не более ±5,0 % (уточняется при заказе)
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10°С в пределах рабочих условий эксплуатации	не более ±1,0%
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
- в диапазоне (0...50) °С	±0,5°С
- в диапазоне (50...100) °С	±1,0°С
- в диапазоне (100...150) °С	±2,0°С
Диапазон температуры анализируемой жидкости в зависимости от исполнения3)	(5...95) °С; (5...120) °С; (0...150) °С
- контактный датчик	(+5...+95) °С По особому заказу датчик анализатора может быть изготовлен на температуру до 180 °С (исполнение "ВТ")
- бесконтантактный (индуктивный) датчик SI 315	(+5...+80) °С
- бесконтантактный (индуктивный) датчик AM-ES1	(+40...+105) °С
- бесконтантактный (индуктивный) датчик TCS3020	(0...+105) °С
- бесконтантактный (индуктивный) датчик DDG-GY	(0...+100) °С
Температура приведения для термокомпенсации4)	в соответствии с заказом
Диапазон температурной компенсации относительно температуры приведения	±15 °С

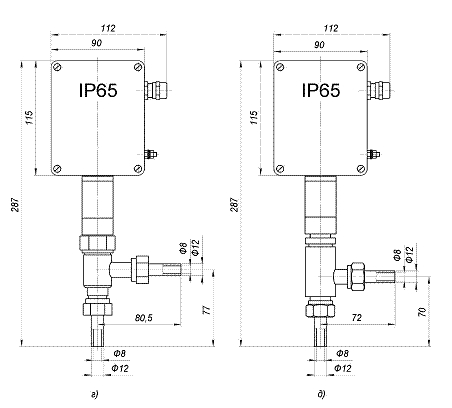

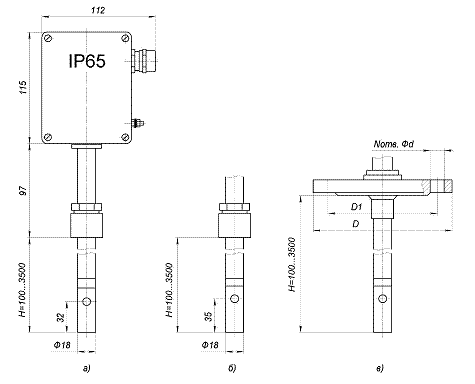

Тип датчика	проточный или погружной контактный или бесконтактный (индуктивный)
Материал корпуса контактного датчика:
- по умолчанию	08X18Н10Т
- по заказу	06ХН28МДТ(ЭИ-943), титан ВТ1-00, тантал
Материал бесконтактного (индуктивного) датчика	SI 315 - PVDF; AM-ES1 - PP; TCS3020 - Noryl; DDG-GY - PFA

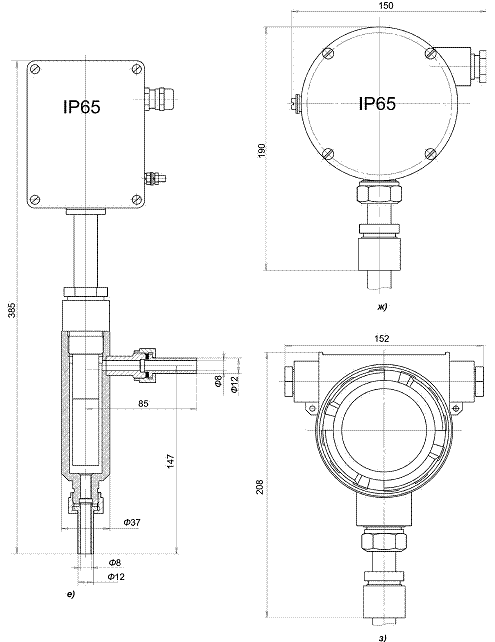

Материал корпуса ПП:
- тип Д (только для контактного датчика)	алюминиевый сплав с полимерным покрытием
- тип И (с окном индикации)	алюминиевый сплав с полимерным покрытием, стекло
- тип Н	сталь 12Х18Н10Т
- тип Т	титан
Длина кабеля от электронного блока ПП до датчика (разнесённое исполнение ПП)
- контактный датчик	не более 5 м (при использовании специального кабеля с двумя экранированными витыми парами; cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
- бесконтактный (индуктивный) датчик	SI 315 - 3 м; AM-ES1 - 6 м; TCS3020 - 6 м; DDG-GY - 3 м
Давление анализируемой жидкости:
- для контактного датчика, не более МПа	1,6
- для бесконтактного датчика, не более МПа	SI 315: 0,3; AM-ES1: 0,6; TCS3020: 1,0; DDG-GY: 1,6
Динамическая вязкость анализируемой жидкости	не более 0,2 Па·с
Расход анализируемой жидкости для проточного датчика	не более 100 л/ч
Линейная скорость жидкости для погружного датчика	не более 0,5 м/с
Степень взрывозащиты корпуса ПП типа И по ГОСТ IEC 60079-1-2011	1Ex d IIB Т6 Х (АЖК-3101.х.Э.И-Ex)
Группа исполнения по устойчивости к помехам по ГОСТ 32137-2013	IV (АЖК-3101М.x.Э)
Критерий качества функционирования	А (АЖК-3101М.x.Э)
Степень защищённости от внешних воздействий по ГОСТ 14254-2015	IP65
Климатическое исполнение ПП:	ТВ3; УХЛ 2.1
- температура окружающего воздуха	(-40...+50) °С
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	V2
Масса электронного блока ПП	не более 2,1 кг
Масса датчика с глубиной погружения 400 мм	не более 0,8 кг

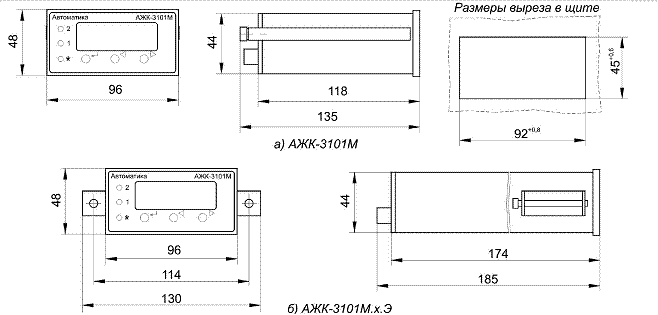

Измерительный прибор
Тип индикатора	светодиодный четырёхразрядный семисегментный
Цвет индикации	зелёный или красный
Сигнализация по заданному значению измеряемого параметра	2 точки (программируемые значения параметра и гистерезис срабатывания)
Параметры выходных сигналов:
- аналоговый (опция)	(0...5) или (4...20) мА
- 1 или 2 дискретных (опция)	переключающий "сухой контакт" (~240 В, 3 А)

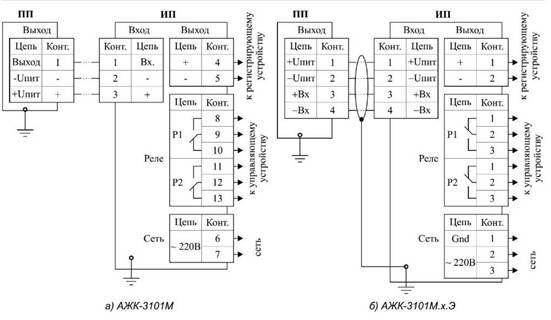

Линия связи между ПП и ИП	трёхпроводная, сечение проводов не менее 0,35 мм2
Длина линии связи между ПП и ИП	не более 800 м
Параметры сетевого питания	~(100...240) В, 50 Гц
Потребляемая мощность	не более 15 ВА
Климатическое исполнение ИП:	ТВ4; УХЛ 4.2*
- температура окружающего воздуха	(+5...+50) °С
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	N2
Наработка на отказ	не менее 20 000 ч
Масса	не более 0,7 кг

Примечания: 1) - Верхний предел измерения для погружных контактных датчиков 100 мСм/см. 2) - Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды. 3) - По особому заказу датчик анализатора АЖК-3101М.1 изготавливается на температуру до 180 °С (исполнение "ВТ"). 4) - Температура приведения (ºС) и температурный коэффициент (% на ºС) устанавливаются программно. По заявке заказчика АЖК-3101М может комплектоваться гидропанелью с катионитовым Н-фильтром.

Комплект поставки:

- Первичный преобразователь - 1 шт.

- Измерительный прибор - 1 шт.

- Паспорт - 1 экз.

- Руководство по эксплуатации - 1 экз.(Допускается прилагать 1 экземпляр на партию 5 анализаторов, поставляемых в один адрес)

- Методика калибровки - 1 экз. (При калибровке анализатора)

- Методика поверки - 1 экз. (При поверке анализатора)

Аксессуары:

Арматуры, применяемые с АЖК-3130:
1) арматура погружная АПН-1.1, АПТ-1.1;
2) арматура погружная АПП-1.1 с индуктивным датчиком ES-1-A или SI 315;

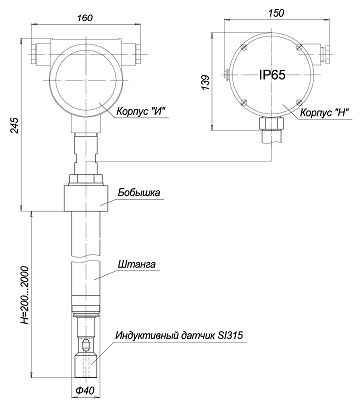

3) арматура погружная АПП-2.2 с индуктивным датчиком SI 315;
4) арматура проточная АПН-1.4;
5) арматура погружная АПН-3.3.

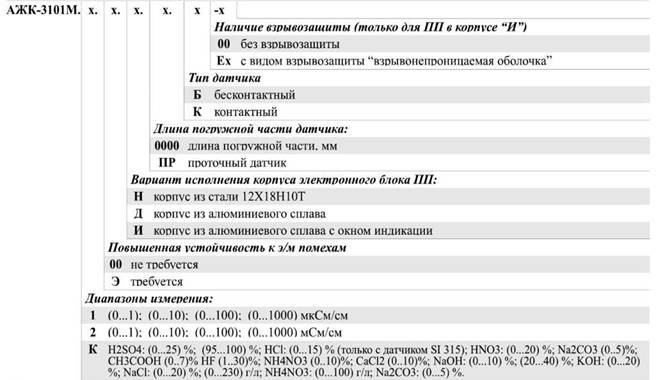

Структура обозначения:

АЖК-3101М.	x.	Э.	x.	x.	x		-x
							Наличие взрывозащиты (только для ПП в корпусе "И"): 00 - без взрывозащиты; Ех - с видом взрывозащиты "взрывонепроницаемая оболочка", с маркировкой «1Ех d IIB T6 X» по ГОСТ IEC 60079-1-2011.
					Тип датчика: Б - бесконтактный; К - контактный.
				Длина погружной части датчика: 0000 - длина погружной части, мм; ПР - проточный датчик.
			Вариант исполнения корпуса электронного блока ПП: Н - корпус из стали 12Х18Н10Т; Т - корпус из титана; Д - корпус из алюминиевого сплава; И - корпус из алюминиевого сплава с окном индикации.
		Повышенная устойчивость к э/м помехам: Э - требуется; О- не требуется.
	Диапазоны измерения: 1 - (0...1); (0...10); (0...100); (0...1000) мкСм/см. 2 - (0...1); (0...10); (0...100); (0...1000) мСм/см. К - NaCl: (0...20) %, (0...230) г/л; H2SO4: (0...25) %, (95...99) %; HCl: (0...15) % HNO3: (0...20) %; NaOH: (0...10) %, (20...40) %; KOH: (0...20) %.
Наименование прибора.

Пример расшифровки заказа:
«АЖК-3101М. 1.00.Д.ПР-00 - анализатор АЖК-3101М.1, диапазоны измерения 0..1; 0..10; 0..100; 0..1000 мкСм/см, корпус электронного блока первичного преобразователя дюралюминиевый с порошковым покрытием, тип датчика - проточный, без взрывозащиты».

При заказе дополнительно к шифру заказа указывается конкретный диапазон измерения, температура приведения, параметры аналогового выходного сигнала, цвет индикатора ИП.
