Гидропанель предназначена для предварительной подготовки анализируемой воды (например, для Н-катионирования либо механической фильтрации) и для размещения датчиков проводимости ДП-2С, ДП-025С и блока преобразовательного кондуктометра-солемера МАРК-602/1 либо МАРК-602/1/36 (настенное исполнение).
Примечание: Допускается использование гидропанели ГП-602С с блоком преобразовательным кондуктометра-солемера
МАРК-602 либо МАРК-602/36 (щитового исполнения).
Гидропанель применяется - для жидких химически неагрессивных и агрессивных сред, не разрушающих материал гидропанели, а так же не содержащих вещества, образующие на поверхности металлов непроводящие пленки и осадки.
Технические характеристики
|
Наименование параметра
|
Значение
параметра
|
|
Расход анализируемой воды через гидропанель, дм /ч
|
от 5 до 15
|
|
Давление подаваемой анализируемой воды, МПа
|
до 0,1
|
|
Температура подаваемой анализируемой воды, °С
|
от плюс 5
до плюс 50
|
|
pH при температуре анализируемой среды:
|
|
- менее 50 °С;
- более 50 °С.
|
от 5,4 до 14
от 7 до 14
|
|
Концентрация хлорид ионов для рН анализируемой среды, совпадающей с нижней границей допустимого значения, мг/дм3, не более
|
0,5
|
|
Габаритные размеры, мм, не более
|
350x980x110
|
|
Масса (без учета фильтрующего материала, анализируемой воды и датчиков проводимости), кг, не более
|
8
|

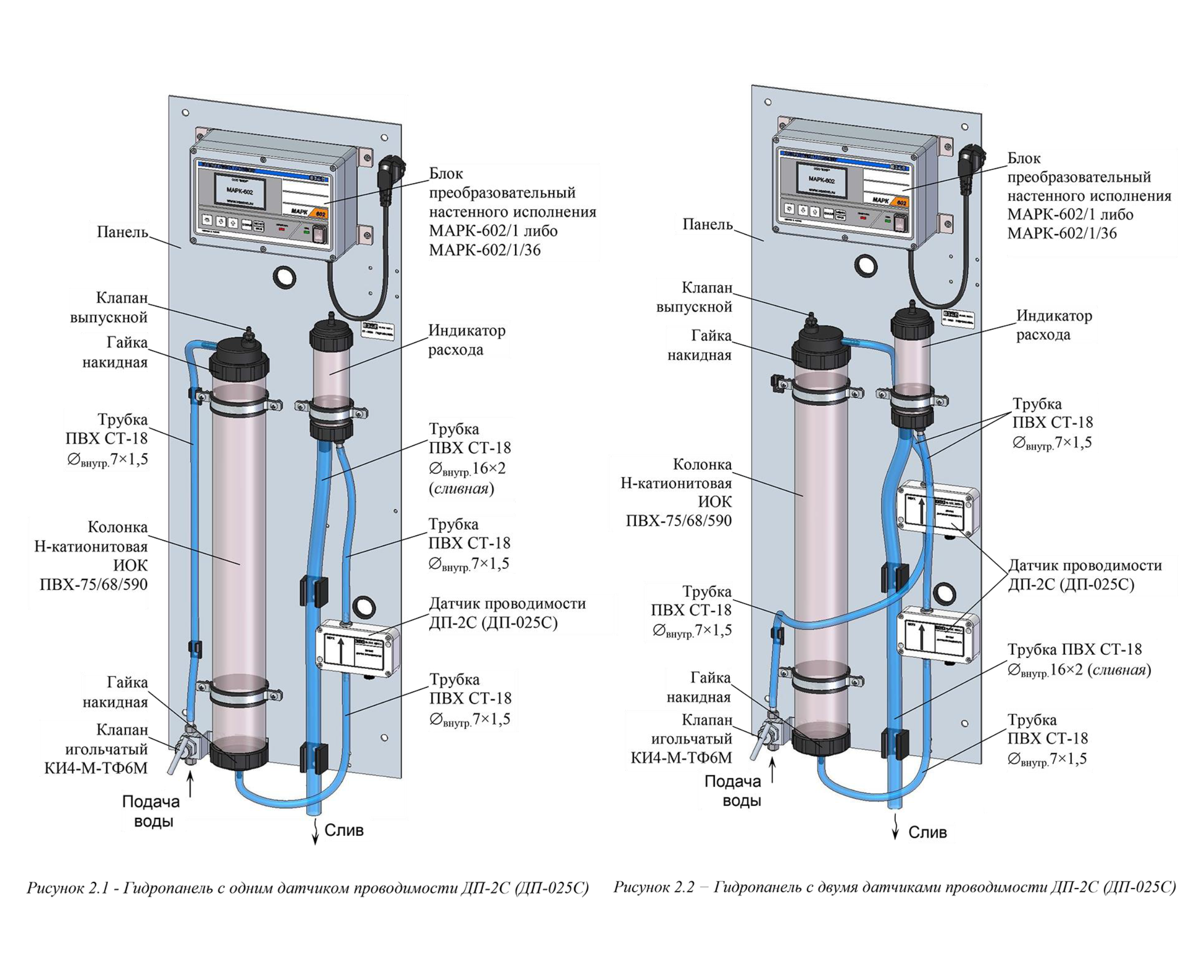

Состав гидропанели:
- панель
- клапан игольчатый КИ4-М-ТФ6М
- индикатор расхода
- колонка Н-катионитовая ИОК ПВХ-75/68/590
- соединительные трубки
- комплект монтажных частей
Документация для ГП-602С гидропанель для кондуктометров МАРК-602, -602/1
МАРК-602 кондуктометр-солемер. Руководство по эксплуатации (.pdf)
ГП-602С гидропанель для кондуктометров МАРК-602, -602/1. Руководство по эксплуатации (.pdf)
