Моноблочный промышленный двухканальный рН/ОВП-метр рН-4122.П предназначен для измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости по одному или двум каналам. рН/ОВП-метр имеет два гальванически изолированных измерительных канала. В каждом канале два измерительных входа: рН (или ОВП) и Т.
Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
Электродная система (ЭС) подключается непосредственно к измерительному прибору (ИП). Типовая длина кабеля от измерительного прибора до электродной системы — 10 м.
Электродная система может применяться в одном из вариантов:
— комбинированный электрод pH со встроенным датчиком температуры, например, электроды ASP или Polilyte (измерительный стеклянный электрод и вспомогательный электрод в одном корпусе) или flat-электрод SZ-1150;
— комбинированный электрод pH, например, электроды ID, SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
— отдельные измерительный электрод и вспомогательный электрод, например, электроды типа ЭС-1 и ЭВЛ-1М3.1, и внешний датчик температуры;
— комбинированный электрод ОВП, например, электроды SZ275, SZ2060.
рН/ОВП-метр обеспечивает цифровую индикацию и графическое отображение измеренных значений рН, ОВП и температуры, их пропорциональное преобразование в унифицированные выходные сигналы постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование измеренных параметров. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20 мА с наложенным цифровым сигналом HART.
Корпус измерительного прибора рН/ОВП-метра выпускается в исполнениях для щитового и настенного монтажа. В щитовом исполнении рН/ОВП-метр имеет 4 встроенных реле сигнализации, в настенном — может быть оснащен внешним блоком вывода дискретных сигналов на 8 выходов (БВД-8.2). Если блок БВД-8.2 не предусмотрен, то рН-метр может иметь один дискретный выходной сигнал.
рН-метр имеет возможность измерять расход жидкости в комплекте с датчиком расхода, имеющим импульсный выходной сигнал.
рН-метр может комплектоваться гидропанелью ГП-4122.
Измерительный прибор имеет удобное меню и снабжен архивом с временем архивирования 1 год.
Технические характеристики
|
Наименование
|
Значение
|
|
Количество каналов измерения
|
1, 2
|
|
Измеряемые параметры по каждому каналу
|
pH или ОВП и температура
|
|
Диапазон измерения pH
|
0...14
|
|
Диапазон измерения ОВП
|
-1500...1500 мВ
|
|
Диапазон температуры анализируемой жидкости
|
0...100 °С
|
|
Диапазон измерения расхода анализируемой жидкости
|
0,9...48 л/ч
|
|
Вид индикатора ИП
|
жидкокристаллический графический
|
|
Электродная система (ЭС) комбинированный рН-электрод, комбинированный ОВП-электрод Предел допускаемого значения основной абсолютной погрешности:
|
|
- при измерении pH в комплекте с ЭС
|
± 0,05 pH
|
|
- при измерении ОВП
|
± 2 мВ
|
|
- при измерении температуры
|
± 0,5°С
|
|
Длина кабеля до электрода Параметры выходных сигналов:
|
не более 4 м
|
|
- два аналоговых, программируемых
|
(0...5), (0...20) или (4...20) мА
|
|
- один цифровой
|
RS-485, протокол обмена ModBus RTU
|
|
- восемь дискретных (с выносным блоком БВД-8.2) переключающий «сухой контакт», 240 В, 3 А
|
|
Область задания уставок по pH, ОВП и температуре
|
во всем диапазоне измерения
|
|
Интервал записи в архив
|
1с
|
|
Время (диапазон) архивирования
|
до 1 года
|
|
Напряжение питания
|
~ 220 В, 50 Гц
|
|
Потребляемая мощность
|
не более 15 ВА
|
|
Климатическое исполнение:
|
УХЛ 4.2, но при температуре (5...50)°С
|
|
Устойчивость к климатическим факторам по ГОСТ 52931
|
В4
|
|
Защита от воздействия пыли и воды по ГОСТ 14254:
|
IP65
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931:
|
N2
|
|
Материал корпуса:
|
ABS пластик
|
|
Масса:
|
не более 1,6 кг
|
Аксессуары:
— Комбинированный pH/ОВП-электрод.
— Арматура для установки рН/ОВП-электродов.
— Гидропанель ГП-4122.
— Кабель рН-метрический.
— Преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4.
— Преобразователь Modbus в HART.
— Шкаф для установки pH/ОВП-метра, в том числе уличного исполнения с подогревом.
Программное обеспечение:
— Modbus-конфигуратор.
— Modbus OPC сервер.

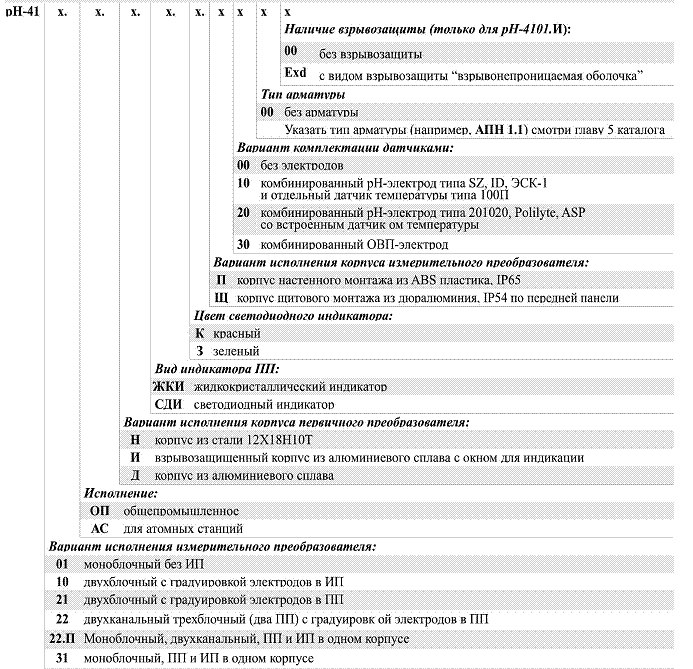

Шифр заказа
pH-4122.П.Х.Х.-Х.Х.Х.-Х.Х, где:
Х — вариант комплектации датчиками, канал 1: 00 — без электродов; 10 — комбинированный pH-электрод типа SZ-1xx, ID или ЭСК-1 и отдельный датчик температуры типа 100П; 20 — комбинированный pH-электрод типа Polilyte, ASP, SZ-1150 со встроенным датчиком температуры; 30 — комбинированный ОВП-электрод.
Х — тип арматуры, канал 1: 00 — без арматуры, либо указать тип арматуры (например, АПН 1.1).
Х — длина кабеля до ЭС в метрах, канал 1: 00 — указать длину кабеля до электродной системы в метрах.
Х — вариант комплектации датчиками, канал 2: 00 — без электродов; 10 — комбинированный pH-электрод типа SZ-1xx, ID или ЭСК-1 и отдельный датчик температуры типа 100П; 20 — комбинированный pH-электрод типа Polilyte, ASP, SZ-1150 со встроенным датчиком температуры; 30 — комбинированный ОВП-электрод.
Х — тип арматуры, канал 2: 00 — без арматуры, либо указать тип арматуры (например, АПН 1.1).
Х — длина кабеля до ЭС в метрах, канал 2: 00 — указать длину кабеля до электродной системы в метрах.
Х — вариант исполнения корпуса измерительного прибора (ИП): Н — корпус настенного монтажа из ABS пластика, IP65; Щ — корпус щитового монтажа из дюралюминия, IP54 по передней панели.

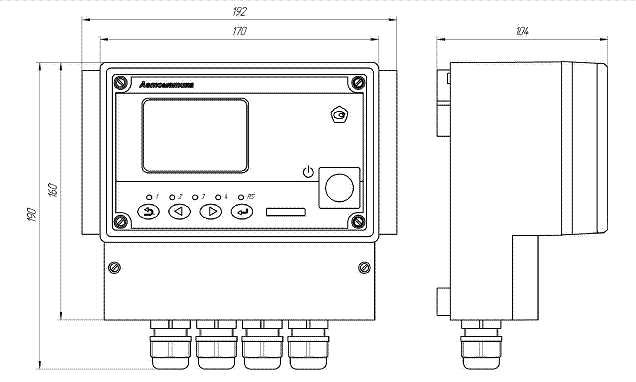

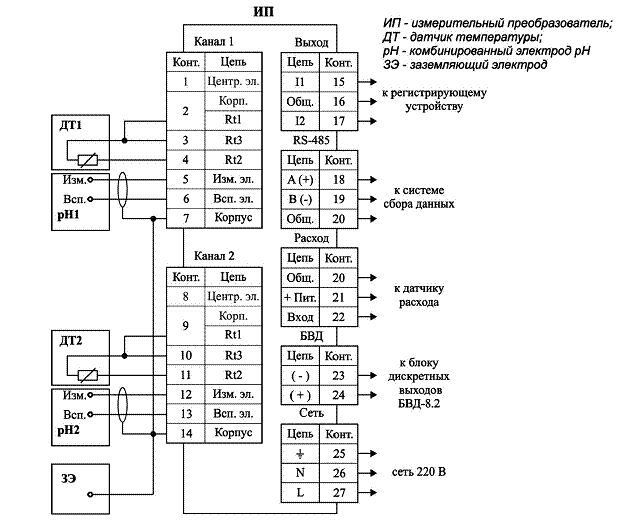

Габаритные и монтажные размеры, схемы внешних соединений:
pH-4122.П. Схемы и чертежи.pdf
Документация для pH-4122.П pH/ОВП-метр промышленный двухканальный
pH-41XX рН-метры промышленные. Описание прибора (.pdf)
Опросный лист для заказа pH-41xx (.doc)
