Двухканальный pH-метр/ОВП-метр типа рН-4122 предназначен для автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости.
Особенности:
- ИП рН-метра имеет удобное меню и обеспечивает цифровую индикацию значений рН, ЭДС и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование и графическое отображение результатов измерений.
- рН-метры рН-4122.И-Ех (ПП в корпусе «И») имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011.
Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
Технические характеристики
|
Наименование параметра
|
Значение параметра
|
|
Первичный преобразователь
|
|
Диапазон измерений pH
|
0...14
|
|
Диапазон измерения ОВП
|
±1500 мВ
|
|
Пределы допускаемой основной абсолютной погрешности:
|
|
- при измерении рН в комплекте с электродом типа ASP, ID, Polilyte
|
±0,05 рН
|
|
- при измерении рН в комплекте с электродом типа ЭСК-1 ЭС-1, SZ-1xx
|
±0,1 рН
|
|
- при измерении ОВП
|
±5 мВ
|
|
- при измерении температуры
|
±0,5°С
|
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН:
|
|
- вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5...50) °С, не более
|
±0,02 рН
|
|
- связанный с изменением температуры анализируемого раствора в диапазоне от 0 до 95 °С относительно температуры (25 ±1) °С, на каждые 25 °С, (погрешность термокомпенсации), не более
|
± 0,05 рН
|
|
Диапазон измерения температуры анализируемой среды
|
0...+130°С (в зависимости от электрода)
|
|
Предел допускаемой основной абсолютной погрешности при измерении температуры
|
±0,5°С
|
|
Давление
|
(0...6), (0...16) бар (в зависимости от электрода и температуры)
|
|
Режимы термокомпенсации
|
автоматический, ручной
|
|
Длина кабеля от ПП до комбинированного электрода
|
не более 10 м
|
|
Длина кабеля от ПП до электродной системы (разнесённое исполнение ПП)
|
не более 25 м (при использовании специального кабеля с двумя экранированными витыми парами;
cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
|
|
Климатическое исполнение по ГОСТ 15150-69
|
УХЛ 2.1, но при Т=(-40..+50) °С
|
|
Защита от воздействия пыли и воды по ГОСТ 14254-2015
|
IP65
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
|
группа V2
|
|
Материал корпуса
|
|
- тип Д
|
алюминиевый сплав с полимерным покрытием
|
|
- тип И (с окном индикации)
|
алюминиевый сплав с полимерным покрытием, стекло
|
|
- тип Н
|
сталь 12Х18Н10Т
|
|
- тип T
|
титан
|
|
Степень взрывозащиты корпуса типа И по ГОСТ IEC 60079-1-2011
|
1Ex d IIB T6 X (pH-4122.Э.И-Ех)
|
|
Масса
|
не более 3,5 кг
|
Измерительный прибор
|
|
Количество каналов измерения
|
1, 2
|
|
Измеряемые параметры по каждому каналу1)
|
pH и температура
|
|
Тип индикатора
|
жидкокристаллический графический
|
|
Линия связи между ПП и ИП
|
трёхпроводная, сечение проводов не менее 0,35 мм2
|
|
Длина линии связи
|
не более 800 м
|
Параметры выходных сигналов ИП:
|
|
- аналоговые постоянного тока (пропорциональных диапазонам измерений pH и температуры, гальванически изолированных от входных сигналов)
|
2 (0...5), (0...20), (4...20) мА (параметры выбираются программно заказчиком)
|
|
- цифровой интерфейс
|
RS485, протокол обмена ModBus RTU
|
|
- дискретные программируемые (срабатывание по уставкам УЭП или температуры)
|
4 реле с переключающими контактами, ~240 В, 3 А
|
|
Область задания уставок по рН и температуре
|
во всём диапазоне измерений
|
|
Емкость архива
|
15 872 точек (временной период: от 4,4 ч до 55 суток в зависимости от интервала записи)
|
|
Интервал записи в архив
|
от 1 с до 5 мин. (программируется пользователем)
|
|
Параметры сетевого питания
|
~220 В, (50...60) Гц
|
|
Потребляемая мощность
|
не более 15 ВА
|
|
Климатическое исполнение по ГОСТ 15150-69
|
УХЛ 4.2, но при температуре (+5...+50) °С
|
|
Исполнение корпуса
|
щитовое, настенное
|
Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015:
|
|
- ИП в навесном исполнении
|
IP65
|
|
- ИП в щитовом исполнении
|
IP20 (по передней панели IP54)
|
Материал корпуса:
|
|
- ИП в навесном исполнении
|
ABS пластик
|
|
- ИП в щитовом исполнении
|
алюминиевый сплав
|
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
|
группа N2
|
Масса
|
не более 1 кг
|
Примечение: 1) - В приборе предусмотрена возможность программно переключать каналы на работу с первичными преобразователями прибора АЖК-3122.

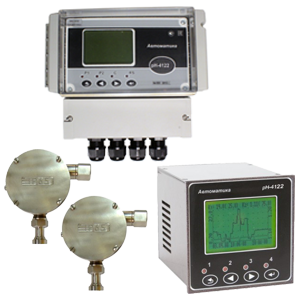

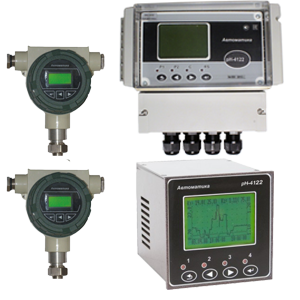

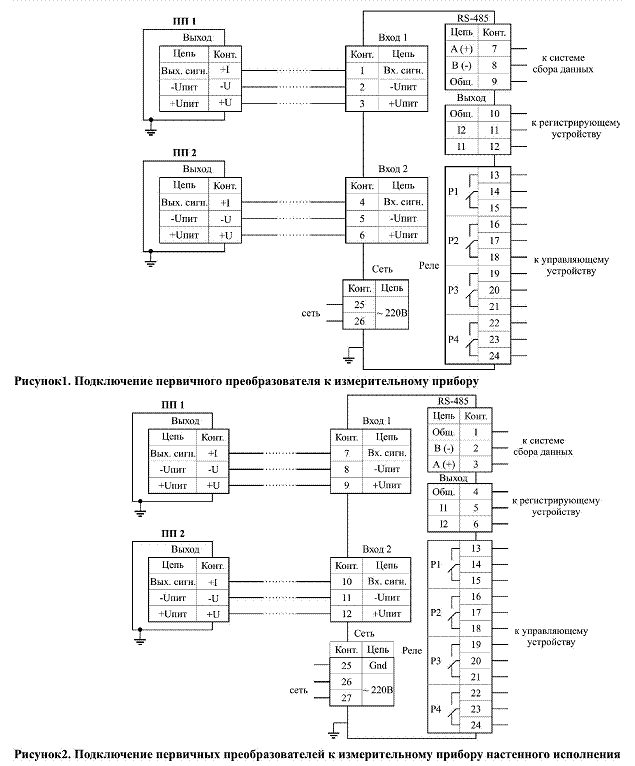

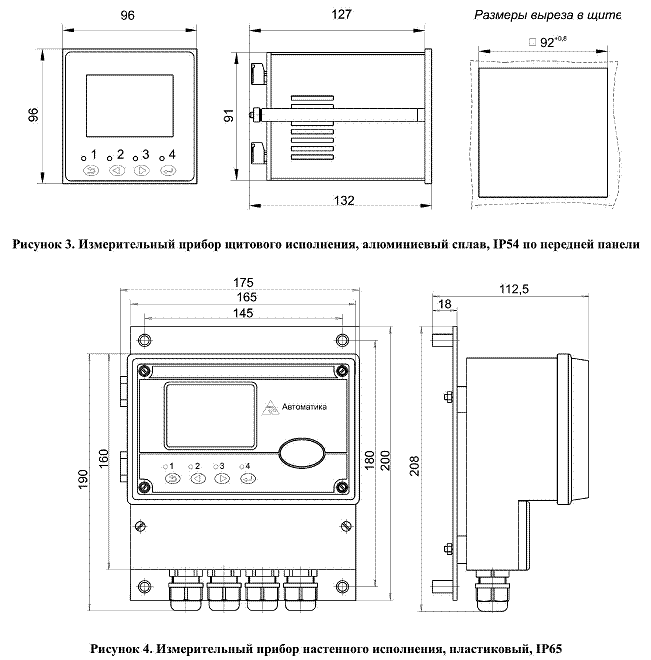

рН/ОВП-метр представляет собой двухканальное средство измерения и состоит из одного или двух первичных преобразователей (ПП), подключенных к одному двухканальному измерительному прибору (ИП) щитового или настенного исполнения при помощи индивидуальных трехпроводных линий связи. Каждый ПП состоит из электронного блока и арматуры, в которой установлена электродная система (ЭС).
Аксессуары:
- Комбинированный pH/ОВП-электрод.
- Арматура для установки рН/ОВП-электродов.
- Кабель рН-метрический.
- Преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4.
- Преобразователь Modbus в HART.
- Шкаф для установки pH/ОВП-метра, в том числе уличного исполнения с подогревом.
Программное обеспечение:
- Modbus-конфигуратор.
- Modbus OPC сервер.

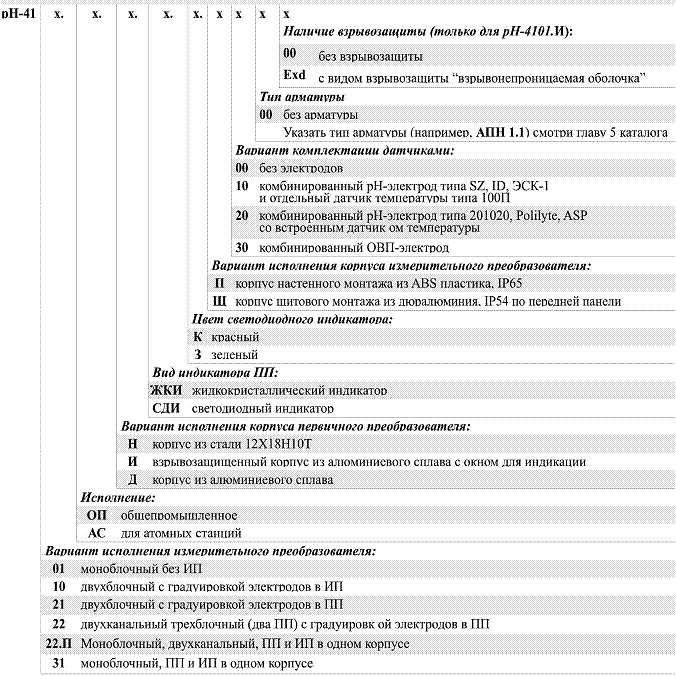

Шифр заказа
|
pH-4122
|
x.
|
x.
|
x.
|
x.
|
x
|
x |
|
|
|
|
|
|
|
|
Наличие взрывозащиты (только для ПП в корпусе "И"): 00 - без взрывозащиты; Ех - с видом взрывозащиты "взрывонепроницаемая оболочка" с маркировкой «1Ех d IIB T6 X» по ГОСТ IEC 60079-1-2011. |
| Тип арматуры:00 - без арматуры; - Указать тип арматуры (например, АПН 1.1). |
|
Вариант комплектации датчиками: 00 - без электродов; 10 - комбинированный pH-электрод типа SZ-1xx, IDили ЭСК-1 и отдельный датчик температуры типа 100П; 20 - комбинированный pH-электрод типа Polilyte, ASP, SZ-1150 со встроенным датчиком температуры; 30 - комбинированный ОВП-электрод.
|
|
Цвет светодиодного индикатора первичного преоброзователя (ПП): К - красный; З - зеленый.
|
|
Вид индикатора первичного преобразователя (ПП): ЖКИ - жидкокристаллический индикатор; СДИ - светодиодный индикатор.
|
|
Вариант исполнения корпуса первичного преобразователя (ПП): Д - корпус из алюминиевого сплава; И - взрывозащищенный корпус из алюминиевого сплава с окном для индикации; Т - корпус из титана; Н - корпус из стали 12Х18Н10Т.
|
|
Наименование прибора.
|
