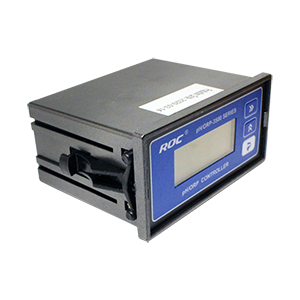

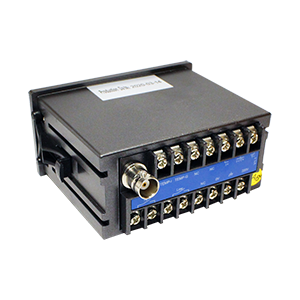

pH/ORP-3500 — это практичный и надежный pH/ОВП-монитор-контроллер с наилучшими техническими характеристиками, простой в установке и настройке. pH/ORP-3500 поставляется с высокоточным помехоустойчивым датчиком pH-1110B или ORP-1110B.
Прибор pH/ORP-3500 может использоваться в различных областях, где необходимо точное измерение и управление процессами, например, при очистке воды в промышленных условиях.
Особенности:
— ЖК-экран с белой подсветкой, крупные цифры.
— Совместимость с любыми буферными растворами 10.00, 9.18, 7.00, 6.86, 4.00, 4.01.
— Температурный датчик с низкой ценой замены.
— Ручная простая калибровка без демонтажа.
— Защита от электромагнитных помех для использования в различных промышленных условиях.
— Токовый выход 4~20 мА в режиме измерений/передачи удовлетворяет всем устройствам приема и обработки сигнала.
— Двойное реле контроллера на высокое/низкое значение и настраиваемая функция задержки.
— Различные источники питания бесполярного подключения.
Принцип работы
Когда положительный атом водорода улавливается электродом, возникают слабые разряды тока, а изменяемое значение передается на обработку в электронный блок. После преобразований pH/ОВП сигнал отображается на дисплее электронного блока.
Модельный ряд
|
Модель
|
Источник питания
|
Частота, Гц
|
Режим
|
Датчик
|
|
pH/ORP-3500
|
DC 24V
|
-
|
Измерение/передача
|
pH-1110B, ORP-1110B или другие совместимые; TE-1230-14 температурный датчик
|
|
pH/ORP-3510
|
AC 110V
|
50/60
|
Измерение/передача
|
|
pH/ORP-3520
|
AC 220V
|
50/60
|
Измерение/передача
|
Технические характеристики
|
Диапазон измерения
|
0~14 pH
|
|
Диапазон измерения ОВП
|
±2000 мВ
|
|
Диапазон измерения температуры
|
0…+50°C
|
|
Цена деления
|
0,01 pH; 1 мВ; 0,1°C
|
|
Погрешность
|
±0,1 pH; ±5 мВ; ±0,5°C
|
|
Автокомпенсация или ручная (настраиваемая) по температуре (ATC)
|
0…+50°C (NTC10K)
|
|
Калибровка по 3 точкам (только для pH электрода) с возможностью выбора номинала буферных растворов
|
10.00, 9.18, 7.00, 6.86, 4.01, 4.00
|
|
Максимально допустимое давление в магистрали для электрода
|
0,6 MПа
|
|
Входное сопротивление
|
3×10¹¹ Ом
|
|
Температура измеряемой среды
|
0…+70°C
|
|
Релейный выход двойной SPST-NO
|
230 В, макс. 2 A
|
|
Аналоговый выход
|
4~20 мА, изолированный, управляемый, макс. сопротивление 500 Ом (пост. 24 В), погрешность ±0,1 мА
|
|
Энергопотребление
|
менее 3 Вт
|
|
Питание
|
DC 24 В
|
|
Условия работы:
|
|
|
— температура окружающей среды
|
0…+50°C
|
|
— влажность, не более
|
85% RH (без конденсата)
|
|
Габариты (электронный блок)
|
48x96x80 мм
|
|
Размер выреза для встраивания в панель/шкаф
|
44х92 мм
|
Комплект поставки:
— Электронный блок — 1 шт.
— Датчик pH или ORP-1110B sensor — 1 шт. (кабель 10 м)
— Инструкция — 1 шт.
— Сертификат — 1 шт.
Опции для заказа
|
Модель
|
Источник питания
|
Датчик
|
Длина кабеля
|
|
pH/ORP-3500
|
DC 24В
|
pH-1110B
ORP-1110B
TE-1230-14 термодатчик
|
1 м
5 м
10 м (по умолчанию）
20 м
|
|
pH/ORP-3510
|
AC 110В
|
|
pH/ORP-3520
|
AC 220В
|
|
Другие датчики
|
Высокотемпературный pH датчик
Датчик для сверхчистой воды
|
Дополнительные принадлежности
|
Наименование
|
|
Описание
|
|
pH-1110B pH-электрод промышленный
|
|
Электрод pH-1110B с разъемом BNC широко применяется для измерения PH в бассейнах, реках, озерах, сточных водах.
Диапазон измерений pH: 2 - 12
|
|

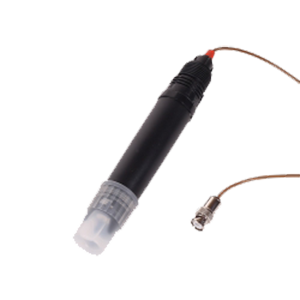

ORP-1110B ОВП-электрод промышленный
|
|
Электрод Create ORP-1110B с разъемом BNC широко применяется для измерения окислительно-восстановительного потенциала (ОВП) вместе с измерителями Create ORP-3500
Диапазон измерений ОВП:-1999 до +1999мВ
|
Документация:
pH/ORP-3500 pH-метрОВП-метр-монитор-контроллер, трансмиттер. Руководство по эксплуатации.pdf
