Промышленный стационарный pH-метр КВАРЦ-рН/2 предназначен для работы в составе систем автоматического контроля и (или) управления или для автономного применения.
pH-метр КВАРЦ-рН/2 предназначен для применения в энергетике, нефтяной, газовой, химической промышленности, металлургии и других областях промышленности, кроме сфер распространения государственного метрологического контроля и надзора.
КВАРЦ-рН/2 используется для измерения характеристик следующих жидкостей: вода, включая сверхчистую воду и водные растворы с электропроводностью до 0,02 мкСм/см, не содержащие веществ, вызывающих коррозию нержавеющей стали и не разрушающие полистирол, резину, органическое стекло.
Анализатор предназначен для работы с электродной системой, состоящей из измерительного электрода и электрода сравнения. Электродная система должна размещаться в блоке датчиков анализатора, образуя вместе с блоком датчиков чувствительный элемент анализатора проточного типа по ГОСТ 27987.
Особенности КВАРЦ рН/2:
— Широкий диапазон входных сигналов, позволяющий контролировать как установившийся, так и пусковой режимы работы оборудования.
— Возможность измерения УЭП, солесодержания и температуры.
— Нелинейная двухпараметрическая термокомпенсация с учетом УЭП химически чистой воды минимизирует погрешность в диапазоне 0,05-0,5 мкСм/см.
— Возможность выбора одного из четырех режимов приведения результатов измерения к температуре +25°C.
— Устойчивость датчика к загрязнению отложениями.
Технические характеристики
|
Наименование
|
Значение
|
|
Диапазон измерения
|
1…12 ед. рН
|
|
Основная погрешность
|
±0,05 ед. рН
|
|
Контролируемая среда
|
вода, включая сверхчистую воду и водные растворы с электропроводностью до 0,02 мкСм/см, не содержащие веществ, вызывающих коррозию нержавеющей стали и не разрушающие полистирол, резину, органическое стекло
|
|
Климатическое исполнение
|
УХЛ категории размещения 4.2 по ГОСТ 15150 и устойчив к воздействию температуры и влажности окружающего воздуха в диапазонах, соответствующих группе В3 по ГОСТ 12997
|
|
Диапазон температуры контролируемой среды
|
+5…+50°C (индикация +0,5…+70°C)
|
|
Диапазон температуры окружающего воздуха
|
+5…+40°C
|
|
Расход контролируемой среды
|
5…40 л/час
|
|
Степень защиты от воздействия окружающей среды:
|
|
|
— анализатор без пульта программирования и контроля «КВАРЦ-П1»
|
IP64 по ГОСТ 14254
|
|
— пульт программирования и контроля «КВАРЦ-П1»
|
IP53 по ГОСТ 14254
|
|
Мощность, потребляемая анализатором от сети переменного тока, не более
|
4 ВА
|
|
Выходные сигналы:
|
|
|
— цифровая индикация
|
2 индикатора по 3,5 разряда
|
|
— интерфейс
|
RS 232C или RS 485
|
|
— токовый выход
|
0…5 мА; 4…20 мА; 0…20 мА
|
|
— уставка сигнализации
|
+
|
|
Габаритные размеры:
|
|
|
— блок датчиков
|
250x100x70 мм
|
|
— преобразователь
|
235x210x110 мм
|
|
Длина кабеля связи между блоком электронного преобразования и блоком датчиков, не менее
|
1,2 м
|
|
Питание
|
220 В или 36 В
|
|
Масса
|
4 кг
|
|
Срок службы
|
10 лет без ограничения ресурса
|
Структура обозначения
|
КВАРЦ-рН/2
|
[И]
|
[У]
|
[36]
|
[с]
|
[д]
|
|
|
|
|
|
|
|
|
|
Исполнение с дублированием выходных цифровых интерфейсных сигналов с симметричными цепями стыка (RS 485) на двух разъемах (для стандартного исполнения не указывается)
|
|
«Системное» исполнение с совмещением выходного токового сигнала и цепей питания анализатора на одном разъеме (для стандартного исполнения не указывается)
|
|
Модификация с номинальным значением напряжения питания 36 В переменного тока (для модификации с номинальным значением напряжения питания 220 В переменного тока не указывается)
|
|
Модификация с уставкой сигнализации (для модификации без уставки сигнализации не указывается)
|
|
Модификация с выходными цифровыми интерфейсными сигналами с несимметричными цепями стыка (RS 232C) и симметричными цепями стыка (RS 485) (для модификации без выходных цифровых интерфейсных сигналов не указывается)
|
|
Наименование прибора
|
Пример записи анализатора при заказе:
«рН-метр промышленный КВАРЦ–рН/2 ИУ - 36 с, ТУ4215-008-27428832-01, девять штук».
Варианты исполнений
Анализатор выпускается:
— в двух модификациях по наличию или отсутствию выходных цифровых интерфейсных сигналов;
— в двух модификациях по наличию или отсутствию уставок сигнализации;
— в двух модификациях по номинальному значению напряжения питания 220 В или 36 В переменного тока.
Анализатор модификации с номинальным значением напряжения питания 36 В переменного тока выпускается в трех исполнениях по расположению выходных сигналов на выходных разъемах анализатора:
— стандартное исполнение;
— «системное» исполнение «с» с совмещением выходного токового сигнала и цепей питания анализатора на одном разъеме;
— исполнение «д» с дублированием выходных цифровых интерфейсных сигналов с симметричными цепями стыка (RS 485) на двух разъемах.
Комплект поставки:
— Блок датчиков (индивидуальный) — 1 шт.
— Блок электронного преобразования — 1 шт.
— Скоба крепежная и основание с уплотнителем для крепления блока датчиков по 1 шт.
— Розетка 2РМ14КПМ4Г1В1 — 1 шт.
— Вилка 2РМ14КПМ4Ш1В1 — 1шт.
— Кольцо обжимное — 2 шт.
— Гибкий шланг для подключения блока датчиков длиной 80 см — 1 шт.
— Дискета с прикладным программным обеспечением (только для модификации "И") — 1 шт. на партию до 5 pH-метров.
— Индивидуальный паспорт — 1 экз.
— Руководство по эксплуатации (одно на партию до 5 преобразователей) — 1 экз.
— Свидетельство о калибровке — 1 экз.
— Шприц одноразовый (1 шт. на партию до 5 pH-метров).

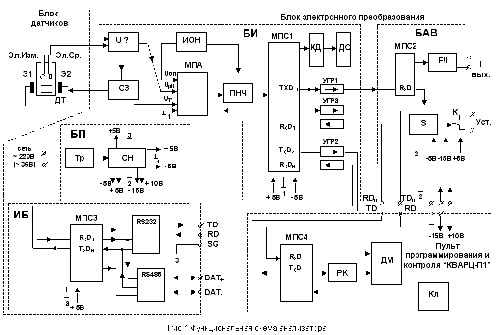

Функциональная схема ph-метра
