Портативный многопараметровый анализатор жидкости АТОН-201МП предназначен для потенциометрического, амперометрического и кондуктометрического анализа водных сред в лаборатории или на месте пробоотбора.
Область применения
Технологический контроль параметров водно-химических процессов в тракте мощных энергоблоков с целью поддержания качества теплоносителя в соответствии с нормами правил технической эксплуатации. Анализаторы могут применяться на атомных, тепловых электрических станциях, станциях теплоснабжения, котельных, в металлургической, химической, пищевой и других отраслях промышленности.
Достоинства АТОН-201МП
- сочетание в одном приборе кондуктометра, рН-метра и кислородомера;
- анализатор состоит из измерительного блока, к которому подключаются от одного до трех типов проточных датчиков (электродных систем) для измерения указанных ниже параметров в произвольном сочетании, в зависимости от исполнения;
- питание анализатора осуществляется от сети переменного тока напряжением 220 В и часто-той 50 Гц, через адаптер БПС-9М (9 В) или от четырех аккумуляторов (4×1,2 В). В процессе работы осуществляется контроль напряжения аккумуляторов;
- цифровая коррекция нуля на входе измерительного тракта и автоматическая калибровка АЦП в процессе выполнения измерения;
- конструкция проточной установки для измерения рН глубоко обессоленной воды исключает влияния расхода пробы на результат измерения;
- единая методика измерения и алгоритм обработки результатов для лабораторных (АТОН-101МП), портативных (АТОН-201МП) и автоматических (АТОН-301МП, АТОН-801МП) приборов;
- анализатор имеет возможность приведения результатов измерения показателя рН и УЭП к 25°С.
Технические характеристики АТОН-201МП
|
Измеряемая величина |
Диапазон измерения |
Пределы допускаемых значений основной погрешности |
Параметры анализируемой среды (температура / расход) |
|
Температура пробы, °С |
0…100 |
± 0,5 | |
|
ЭДС, мВ |
± 2500 |
± 0,5 | |
|
Показатель активности ионов, рН |
1…14 |
± 0,05 |
(10 – 50)°С,
(3–15) л/час |
|
Концентрация растворенного кислорода, мг/дм3 |
0…20 |
± [5+0,01*(10/Си-1)],
где Си-измеренное значение, мг/дм3 |
(10 – 50)°С,
(3 – 30) л/час |
|
Удельная электрическая проводимость, мСм/см |
0,01…500 |
± 2 % |
(0–100)°С,
(3 – 30) л/час |
Базовый комплект поставки АТОН-201МП
- набор датчиков, количество и тип определяется заказчиком;
- измерительный блок;
- комплект ЗИП.
Дополнительные принадлежности: переносная проточная установка для измерения значения рН глубоко обессоленной воды с рекомендациями по выполнению процедур измерения.

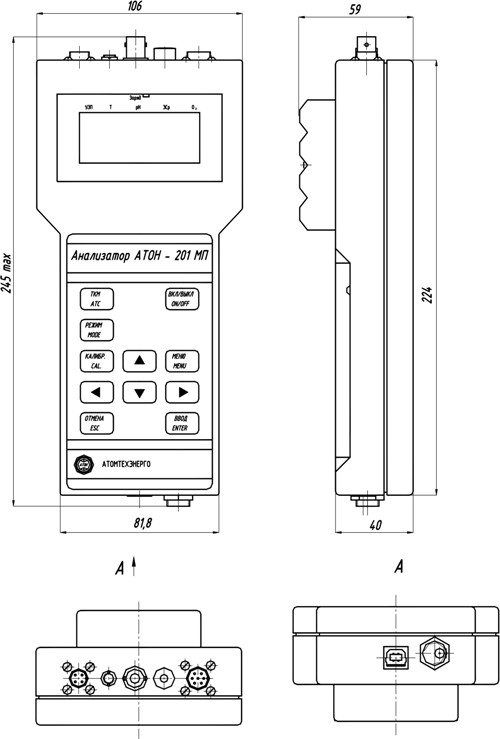

Прибор на установке, чертежи и схемы
