рН-метр Атлант-2101 предназначен для потенциометрических измерений водородного показателя (рН) и окислительно-восстановительных потенциалов (Еh) воды (в том числе и высокой степени очистки) и водных растворов.
Контролируемая среда — вода, водные и неводные растворы веществ, не вызывающие коррозии нержавеющей стали, деформацию пластмасс и не разрушающие материалы конструкции гидроблока с измерительными электродами.
рН-метр Атлант-2101 предназначен для работы в составе систем автоматического контроля и управления или для автономного применения в атомной (АЭС — категория 4) и тепловой энергетике, химической, нефтяной, газовой промышленности, металлургии, машиностроении и других областях промышленности, научно-исследовательских институтах и лабораториях.
Атлант-2101 состоит из соединенных кабелем блока измерительного (далее БИ) и гидроблока с электродом сравнения и измерительным электродом (далее гидроблок). Блок измерительный рН-метра выпускается в корпусе для щитового или навесного монтажа. В зависимости от заказа рН-метр комплектуется четырьмя типами гидроблоков: проточный, магистральный, погружной, «циклон».
Основные преимущества:
— Большой жидкокристаллический дисплей с подсветкой для представления измеренных параметров пробы и работы с меню.
— Оперативный выбор единиц измерения параметров пробы.
— Многофункциональная широкодиапазонная температурная компенсация результатов измерения.
— Два гальванически развязанных стандартизованных аналоговых и (или) цифровых выходных сигнала (RS-485).
— Два независимых выходных реле типа "сухой контакт" срабатывающие по устанавливаемым пределам.
— Автоматическая калибровка.
— Автоматическая самодиагностика.
— Измерительный блок в корпусе IP65 для щитового или настенного монтажа.
— Возможность поставки в металлическом герметичном корпусе с повышенной степенью защиты от окружающей среды.
— Широкий выбор проточных и погружных датчиков для различного состава и параметров пробы.
— Возможность широкого выбора электродов, в том числе ионоселективных электродов, в зависимости от выполняемой задачи.
Технические характеристики
|
Диапазоны измерения:
|
|
pH
ЭДС
Температура
|
0.00-14.00;
-2500 до +2500 мВ;
5-60.0 °C.
|
|
Допускаемая основная абсолютная погрешность измерения рН.(при температуре окр.среды (20 ± 5)°С)
|
± 0.05
|
|
Допускаемая основная абсолютная погрешность измерения ЭДС (при температуре окр.среды (20 ± 5)°С)
|
± 2мВ
|
|
Допускаемая основная абсолютная погрешность измерения температуры
|
± 0.3 °C
|
|
Выходные сигналы:
|
|
Диапазоны выходных токов (устанавливается пользователем)
|
0-5мА, 0-20мА, 4-20мА
|
|
Количество программируемых точек на шкале выходных токов (устанавливается пользователем)
|
2-начало и конец шкалы
|
|
Режимы работы реле уставок (устанавливается пользователем, индицируется на дисплее)
|
Выкл., более >, менее <, t°>
|
|
Рабочие условия применения блока измерительного:
|
|
температура, °С
относительная влажность воздуха при температуре 35 °С, не более, %
давление, кПа
|
от минус 10 до плюс 50;
95;
от 66 до 106,7.
|
|
Рабочие условия применения гидроблока:
|
|
температура, 0С
относительная влажность воздуха при температуре 35 °С, не более, %
давление, кПа
|
от плюс 5 до плюс 50;
95;
от 66 до 106,7.
|
|
Напряжение питания
|
от 187 до 242В
или от 30.6 до 39.6 В частотой от 48 до 52 Гц;
|
|
Потребляемая мощность
|
20 ВА
|
|
Интерфейс пользователя
|
система вложенных иерархических меню,
индикация на дисплее в графическом и текстовом виде
|
|
Обработка ошибок
|
контроль внешних цепей, внутренняя самодиагностика и самокалибровка,
ошибки в виде текстового сообщения на дисплее
|
|
Калибровки
|
автоматическая по буферным растворам и ручная по химанализу
|
|
Гарантийные обязательства
|
3 года
|
Стандартный комплект поставки
|
Наименование
|
Обозначение документа
|
Количество
|
|
рН-метр промышленный
АТЛАНТ 2101
|
АТП 201.00.00.000
|
1 шт.
|
|
Блок измерительный:
— щитовой
— навесной
|
АТП 201.02.00.000
АТП 201.02.00.000-01
|
1 шт.
|
|
Гидроблок:
— проточный
— магистральный
— погружной
— «циклон»
|
АТП 201.01.00.000
АТП 201.13.00.000
АТП 201.14.00.000
АТП 201.12.00.000
|
1 шт.
|
|
Комплект запасных частей и
принадлежностей (ЗИП)
|
АТП 201.05.00.000
|
1 шт.
|
|
Руководство по эксплуатации
|
АТП 201.00.00.000РЭ
|
1 экз.
|

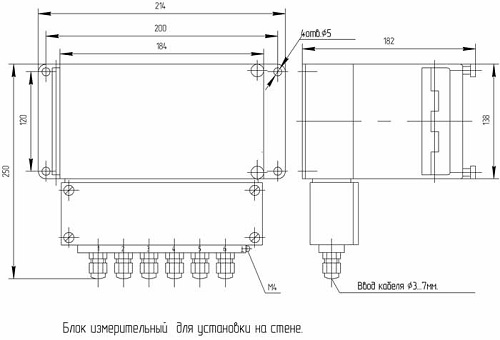

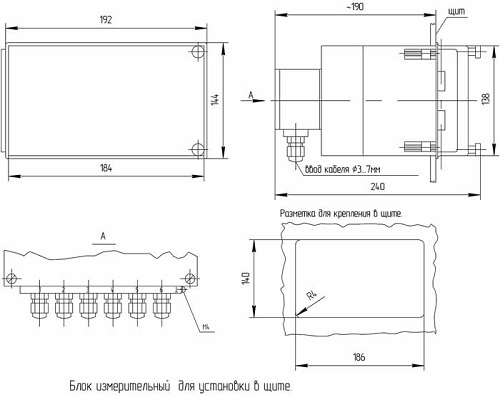

Чертежи и схемы:
Документация для АТЛАНТ-2101 pH-метр промышленный стационарный
