рН-метры анализаторы серии АП-430 предназначены для измерения активности ионов водорода (рН), активности других одновалентных и двухвалентных анионов и катионов (рХ), электродвижущей силы (ЭДС) и температуры водных растворов.
Область применения
Предприятия электро- и теплоэнергетики, химической, металлургической, целлюлозно-бумажной, нефтеперерабатывающей, пищевой, фармацевтической и других отраслей промышленности, сельское хозяйство, экология, научные исследования и т.д.
Отличительные особенности:
— ph-метры предназначены для установки в невзрывоопасных зонах.
— pH-метр работает по потенциометрическому принципу, который заключается в измерении разности потенциалов (ЭДС), поступающей с электродной системы, погруженной в анализируемый раствор, и преобразовании этой разности потенциалов в значение показателя активности ионов в растворе.
— Диапазон рабочих температур ph-метра: +5…+45°C — для анализатора АП-430, +5…+70°C — для анализаторов АП-430-01 и -02.
— Степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды: анализатор АП-430 и блок обработки сигнала АП-430-01 — IP30, преобразователь измерительный из АП-430-01 и -02 — IP54.
— Гарантийный срок — 18 месяцев с даты отгрузки потребителю.
— Повышенный уровень пылевлагозащиты IР68 не только дает возможность использовать газоанализатор в таких загрязненных условиях, как рудничные и шахтные выработки, опасные по газу и угольной пыли, но и позволяет прибору сохранять работоспособность даже при полном кратковременном погружении в воду.
— Возможность перенастройки порогов срабатывания при включении прибора при помощи встроенного ПО.
Технические характеристики
|
Наименование
|
Значение
|
Примечание
|
|
Тип анализатора
|
стационарный, автоматический
|
|
|
Режим работы
|
непрерывный
|
|
|
Принцип действия
|
потенциометрический
|
|
|
Температура окружающей среды:
|
|
|
|
— АП-430
|
+5…+45°C
|
|
|
— АП-430-01, АП-430-02
|
+5…+70°C
|
|
|
Степень защиты:
|
|
|
|
— АП-430
|
IP30
|
|
|
— АП-430-01, АП-430-02
|
|
|
— блок обработки сигнала
|
IP30
|
|
|
— преобразователь измерительный (для АП-430-01)
|
IP54
|
|
|
Габаритные размеры
|
|
Масса
|
|
АП-430:
|
|
|
|
— преобразователь измерительный
|
190х60х150 мм
|
1 кг
|
|
— штатив
|
245х155х250 мм
|
0,5 кг
|
|
АП-430-01, АП-430-02:
|
|
|
|
— блок обработки сигнала (для АП-430-01)
|
145х190х165 мм
|
3 кг
|
|
— преобразователь измерительный (для АП-430-01)
|
135х35х115 мм
|
0,5 кг
|
|
— преобразователь измерительный (для АП-430-02)
|
150х35х115 мм
|
0,5 кг
|
|
Напряжение питания:
|
|
|
|
— АП-430, АП-430-01
|
220 В
|
напряжение переменного тока
|
|
— АП-430-02
|
10–24 В
|
напряжение постоянного тока
|
|
Унифицированный токовый сигнал
|
4–20 мА
|
АП-430-01, АП-430-02
|
|
Цифровой сигнал:
|
|
|
|
— АП-430
|
RS 232
|
протокол MODBUS RTU
|
|
— АП-430-01
|
RS 232/RS 485
|
протокол МОDBUS RTU
|
|
— АП-430-02
|
RS 485
|
протокол МОDBUS RTU
|
|
Срабатывание «сухих» контактов реле при срабатывании световой сигнализации:
|
|
при повышении или понижении уровня рН, рХ для АП-430-01
|
|
— «ПОРОГ 1»
|
одна группа
|
220 В; 2,5 А
|
|
— «ПОРОГ 2»
|
одна группа
|
220 В; 2,5 А
|
|
Количество каналов измерения
|
1; 2; 4; 7; 8; 11; 12
|
при использовании АП-430-02 в качестве вторичного прибора с БПС-21М, БПС-21М3
|
Диапазоны измерений/показаний
|
Наименование
|
Каналы
измерения
|
Диапазон
показаний
|
Диапазон
измерений
|
Цена
единицы
младшего
разряда
|
Единица
измерения
|
Пределы значения основной абсолютной погрешности
|
|
для ПИ
|
в комплекте
анализатора
|
|
АП-430
|
рН
|
от -2,00
до +16,00
|
от 1,00
до 14,00
|
0,01
|
рН
|
±0,02
|
±0,04
|
|
рХ
|
от -21,00
до +21,00
|
от 1,00
до 14,00
|
0,01
|
рХ
|
±0,02
|
±0,04
|
|
ЭДС
|
от -2150,0
до +2150,0
|
от - 2000,0
до + 2100,0
|
0,1
|
мВ
|
±0,5
|
±0,5
|
|
Т
|
от 0,0
до 130,0
|
от 0,0
до 100,0
|
0,1
|
°C
|
±0,3
|
±0,3
|
|
АП-430-01
|
рН
|
от -2,00 до +16,00
|
от 1,00 до 14,00
|
0,01
|
рН
|
±0,02
|
±0,04
|
|
рХ
|
от -21,00 до +21,00
|
от 1,00 до 14,00
|
0,01
|
рХ
|
±0,02
|
±0,04
|
|
АП-430-02
|
ЭДС
|
от -2150,0 до +2150,0
|
от -2000,0 до +2000,0
|
0,1
|
мВ
|
±0,5
|
±0,5
|
|
Т
|
от 0,0 до 160,0
|
от 0,0 до 150,0
|
0,1
|
°C
|
±0,5
|
±0,5
|

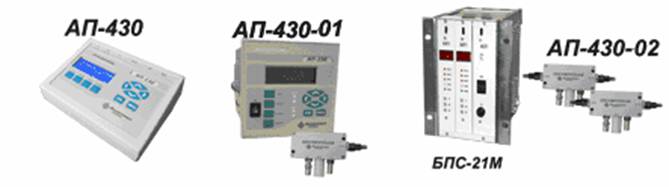

Модификации приборов
|
Наименование и обозначение анализаторов
|
Наименование и обозначение узлов
|
|
АП-430 ИБЯЛ.414342.001 (лабораторный анализатор)
|
преобразователь измерительный (ПИ) ИБЯЛ.413954.005, штатив ИБЯЛ.301422.003
|
|
АП-430-01 ИБЯЛ.414342.001-01 (промышленный анализатор)
|
блок обработки сигналов ИБЯЛ.413954.006, преобразователь измерительный (ПИ) ИБЯЛ.431324.003
|
|
АП-430-02 ИБЯЛ.414342.001-02 (промышленный анализатор)
|
преобразователь измерительный (ПИ) ИБЯЛ.431324.003-01
|
Стандартный комплект поставки АП-430:
— Анализатор АП-430 — 1 шт.
— Электрод ЭПс-КЛ1-Н7-R3-80 (ИБЯЛ.418422.094-71.01) — 1 шт.
— Штатив (ИБЯЛ.301422.003) — 1 шт.
— Блок питания БПН1 9-0,5 шт. 5,5/2,1 — 1 шт.
— Комплект ЗИП — 1 шт.
— Документация.
Дополнительный комплект поставки:
— Электроды потенциометрические стеклянные ЭПс (ИБЯЛ.418422.087).
— Измерительные лабораторные ЭПс-Л (ИБЯЛ.418422.087-01).
— Комбинированные промышленные ЭПс-КП (ИБЯЛ.418422.092).
— Комбинированные лабораторные ЭПс-КЛ (ИБЯЛ.418422.094).
— Электроды вспомогательные (ИБЯЛ.418422.088 ТУ).
— Электроды ионоселективные ИСЭл (ИБЯЛ.418422.095).
— Термодатчик (ИБЯЛ.405119.001).
Стандартный комплект поставки АП-430-01, -02:
— Анализатор АП-430 — 1 шт.
— Электрод ЭПс-2/7-R3-220 — 1 шт.
— Электрод ЭПв-5/1-4,2-R12-220 — 1 шт.
— Ведомость ЗИП — 1 экз.
— Комплект ЗИП — 1 шт.
— Документация.
Дополнительный комплект поставки:
— Электроды, как для исполнения АП-430.
— Термодатчик (ИБЯЛ.405119.001-01).
— Блок пробоотбора (ИБЯЛ.418321.002).
— Пульт контроля (ИБЯЛ.422411.005) (для настройки и контроля АП-430-02).
— Арматуру магистрально-погружного датчика (ИБЯЛ.301151.017) (для установки электродов и датчика температуры в магистральный поток).
