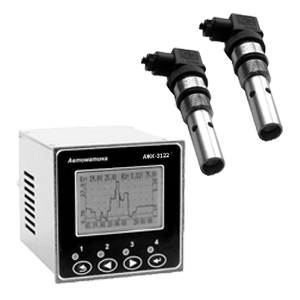

АЖК-3122.П анализатор жидкости кондуктометрический промышленный двухканальный

Промышленный анализатор жидкости АЖК-3122.П является двухканальным средством измерения удельной электрической проводимости (УЭП) и состоит из двух первичных преобразователей (ПП) пассивного типа и двухканального измерительного прибора (ИП).

АЖК-3122 предназначен для:

— цифровой индикации значений основных измеряемых параметров и температуры;

— преобразования их в пропорциональные значения унифицированных выходных сигналов постоянного тока;

— обмена данными по цифровому интерфейсу RS485;

— сигнализации о выходе измеряемых параметров за пределы заданных значений;

— архивирования и графического отображения результатов измерений.

Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная и другие отрасли промышленности, установки водоочистки и водоподготовки.

Технические характеристики

Наименование параметра

Значение параметра

Количество измерительных каналов

2

Измеряемые параметры по каждому каналу

УЭП и температура

Пределы измерения УЭП (переключение диапазонов измерения для исполнений «1» и «2» происходит автоматически):

- АЖК-3122.1.П

(0...1), (0...10), (0...100), (0...1000) мкСм/см

- АЖК-3122.2.П (погружной датчик)

(0...1), (0...10), (0...100) мСм/см

- АЖК-3122.2.П (проточный датчик)

(0...1); (0...10); (0...100); (0...1000) мСм/см

- АЖК-3122.К.П¹⁾ (концентратомер)

NaCl: (0...20) %, (0...230) г/л; H2SO4: (0...25) %, (95...99) %; HCl: (0...15) % HNO3: (0...20) %; NaOH: (0...10) %, (20...40) %; KOH: (0...20) %; (раствор, диапазон и единицы измерения согласуются при заказе)

Пределы измерения удельного сопротивления:

- АЖК-3122.1.П3²⁾

(0...100) МОм·см

Предел допускаемого значения основной приведённой погрешности

не более ±2%

Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации

не более ±1,0%

Диапазон измерений температуры анализируемой среды³⁾

(+5...+95) °C

Максимальная температура анализируемой жидкости для исполнения "ВТ" (в комплекте с датчиком ECS-ВТ)

200°C

Предел допускаемого значения абсолютной погрешности при измерении температуры (не более):

- в диапазоне температур (0...+50) °С

±0,5°С

- в диапазоне температур (+50...+100) °С

±1,0°С

- в диапазоне температур (100...150) °С

±2,0°С

Встроенный датчик температуры

термометр сопротивления

- НСХ термометров сопротивления (ТС) задаётся программно из ряда (W при 100 °С)

Pt 1.375, Pt 1.385, Pt 1.391, Cu 1.426, Cu 1.428, Ni 1.617

- сопротивление ТС при 0 °С (Rt0) задаётся программно

50...2000 Ом

Давление анализируемой жидкости

не более 1,6 МПа

Динамическая вязкость анализируемой жидкости

не более 0,2 Па·с

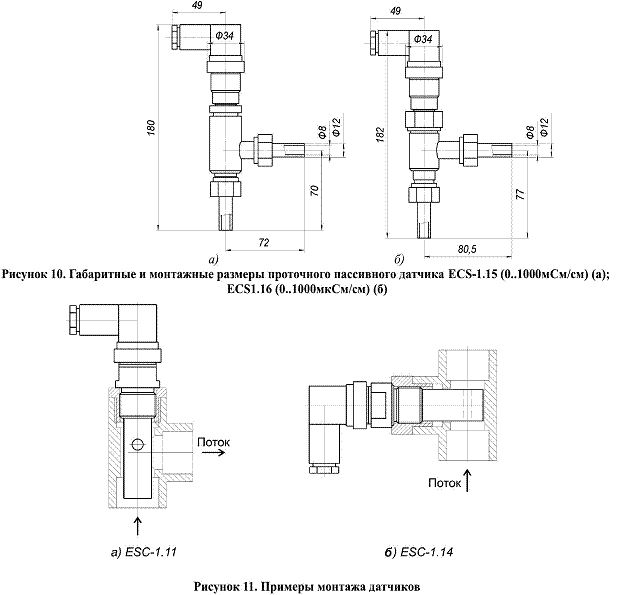

Тип датчика УЭП⁴⁾

проточо-погружной ECS

Материал датчика

08X18Н10Т, ЭИ-943, титан ВТ1-00, тантал

Типовая длина кабеля от датчика до ИП⁵

10 м (обязательно уточняется при заказе)

Диапазон измерения расхода жидкости

(1,0...50) л/ч

Область задания уставок по УЭП и температуре

во всём диапазоне измерений

Вид термокомпенсации:

- с учётом температурной зависимости УЭП растворов

- с учётом температурной зависимости УЭП особо чистой воды

Тип индикатора

жидкокристаллический графический

Частота обновления индикации

2 Гц

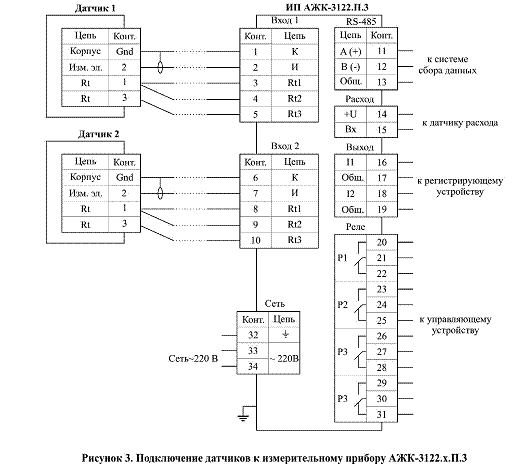

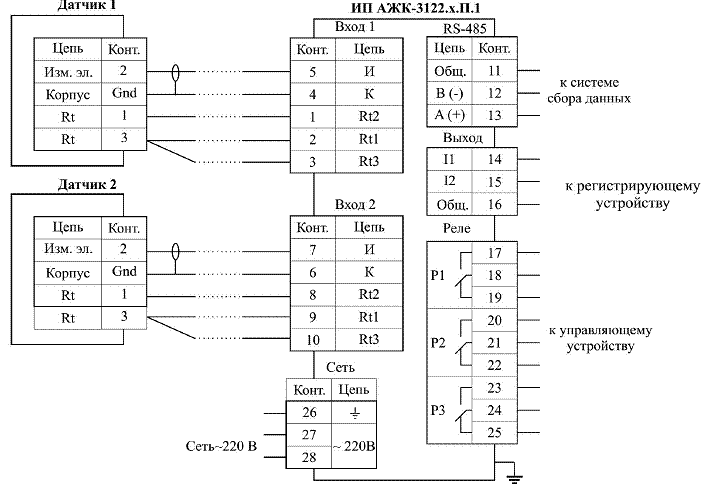

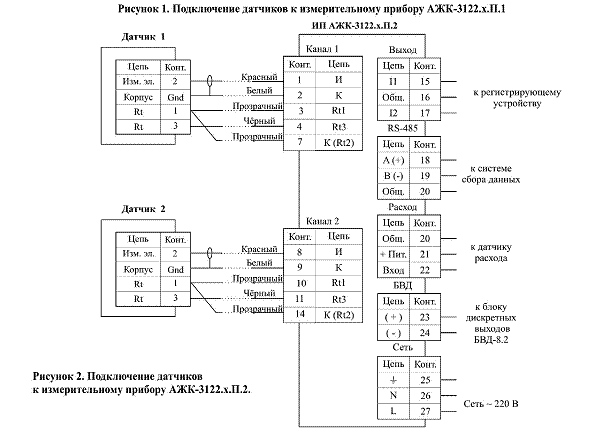

Выходной сигнал ИП:

- аналоговые постоянного тока (пропорциональных диапазонам измерений УЭП и температуры, гальванически изолированных от входных сигналов)

2 (0...5), (0...20), (4...20) мА (параметры выбираются программно заказчиком)

- цифровой интерфейс

RS485, протокол обмена ModBus RTU

- дискретные программируемые (срабатывание по уставкам УЭП или температуры)

в зависимости от исполнения

- в анализаторе щитового исполнения

4 реле с переключающими контактами, ~240 В, 3 А

- в анализаторе настенного исполнения с блоком БВД-8.2

8 электромагнитные реле, до ~240 В, 3 А или твердотельные реле, до ~250 В, =400 В, 120 мА или транзисторные оптопары, до 50 В, 30 мА или симисторные оптопары (только для управления внешними силовыми симисторами)

- в анализаторе настенного исполнения без блока БВД-8.2

1 оптореле нормально разомкнутое, =100В, 150мА (параметры реле могут быть изменены по согласованию с Заказчиком)

Интервалы записи в архив

1 с

Емкость архива

1 год

Параметры сетевого питания

~(100...240) В, (50...60) Гц

Потребляемая мощность

не более 15 ВА

Материал корпуса ИП:

- щитовое исполнение

алюминиевый сплав

- навесное исполнение

ABS пластик

Степень защиты от пыли и воды по ГОСТ 14254-2015:

- корпуса ИП щитового исполнения (по передней панели)

IP54

- корпуса ИП настенного исполнения

IP65

Климатическое исполнение:

- датчик

УХЛ 2.1, но при Т=(-40..+50) °С

- ИП

УХЛ 4.2, но при температуре (+5...+50) °С

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008:

- датчик

V2

- ИП

N2

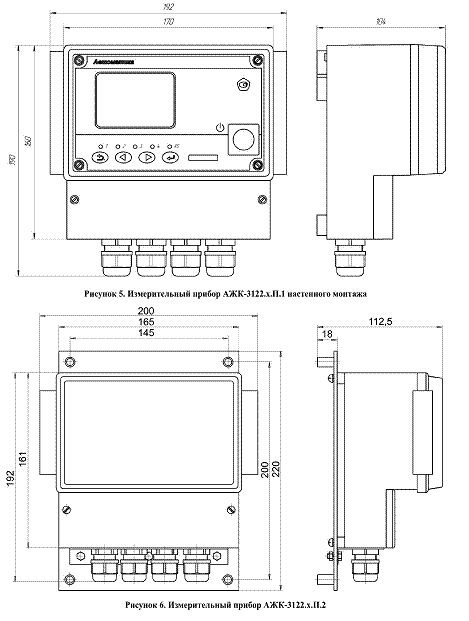

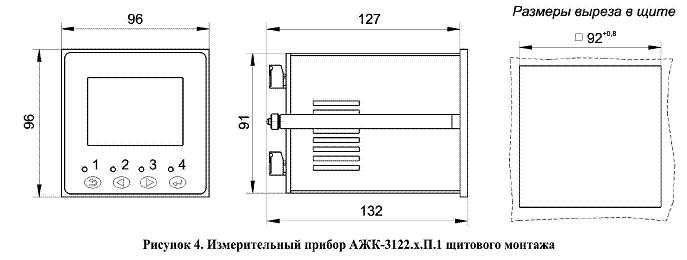

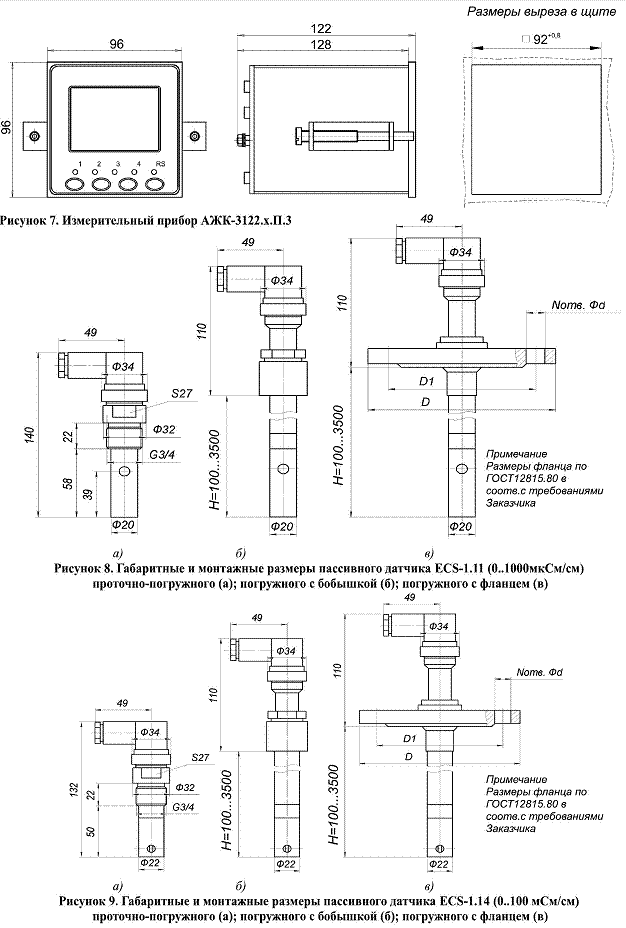

Габаритные размеры ИП:

- щитовое исполнение

96×96×132 мм

- навесное исполнение

170×190×95 мм

Масса:

- датчик с кабелем длиной 5 м

не более 1 кг

- ИП

не более 1 кг

Примечания: 1) По заявке потребителя в анализаторах, предназначенных для измерения концентрации может быть установлен другой диапазон измерения в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

По заявке потребителя в анализаторах, предназначенных для измерения концентрации, показания цифрового индикатора могут быть установлены в «мг/л», «г/л», «кг/л», «моль/л» или «%» в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

По заявке потребителя анализатор концентрации может быть изготовлен для измерения концентрации растворов других веществ. При этом концентрация вычисляется анализатором по предоставленной заказчиком в опросном листе нормированной зависимости удельной электрической проводимости от концентрации этого раствора при заданной рабочей температуре.

2) Измерение может производиться в единицах удельного электрического сопротивления МОм*см/

3) Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды.

4) Для работы в загрязнённых жидкостях могут быть применены датчики: SZ 3273.1 при измерении в диапазонах (0...80) мСм/см, 80°С, 1,0 МПа; SZ 3300.1 при измерении в диапазонах от 200 мкСм/см до 200 мСм/см, 150°С, 1,0 МПа.

5) При заказе необходимо обязательно указывать длину кабеля, поскольку она влияет на показания анализатора при измерении УЭП.

Комплект поставки:

- Анализатор жидкости кондуктометрический АЖК-3122.х.П - 1 шт.

- Датчик с кабелем - 1 или 2 шт. (по заказу)

- Руководство по эксплуатации - 1 шт.

- Коммуникационный интерфейс. Руководство по применению - 1шт.

- Паспорт - 1 шт.

- Гидропанель - по заказу.

- Руководство по эксплуатации гидропанели - по заказу.

- Блок вывода дискретных сигналов БВД-8.2 - по заказу.

- Руководство по эксплуатации БВД-8.2 - по заказу.

- Паспорт БВД-8.2 - по заказу.

- Методика поверки - 1 шт.

Аксессуары:

- Арматура проточная АПН-1.4, АПН-1.5.

- Арматуры магистральные АМН-1.3; АМП1.3 для ECS-1.11 и ECS-1.14 (проточно-погружные).

- Гидропанель ГП-3122П.

- Преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4.

- Преобразователь Modbus в HART.

- Шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

Программное обеспечение:

- Modbus-конфигуратор.

- Modbus OPC сервер.

Структура обозначения:

АЖК-3122.	x.	x.	П.	x




					Вариант исполнения корпуса анализатора: Н- корпус настенного монтажа из ABS пластика, IP65; НБ - корпус настенного монтажа из ABS пластика, IP65, с блоком вывода дискретных сигналов БВД-8.2; Щ - корпус щитового монтажа из дюралюминия, IP54 по передней панели.
			Тип датчика: П - пассивный датчик


		Вариант исполнения: ВТ - высокотемпературное исполнение; - общепромышленное
	Диапазоны измерения: 1 - (0...1); (0...10); (0...100); (0...1000) мкСм/см (переключение диапазонов измерения происходит автоматически) 2 - (0...1); (0...10); (0...100); (0...1000) мСм/см (переключение диапазонов измерения происходит автоматически) К¹⁾ NaCl: (0...20) %, (0...230) г/л; H2SO4: (0...25) %, (95...99) %; HCl: (0...15) % HNO3: (0...20) %; NaOH: (0...10) %, (20...40) %; KOH: (0...20) %; (раствор, диапазон и единицы измерения согласуются при заказе)
Наименование прибора.

Пример заказа:

Анализатор жидкости кондуктометрический промышленный двухканальный АЖК-3122.1.П.Н в комплекте:

двухканальный измерительный прибор с общим диапазоном измерения в пределах (0,000...1000) мкСм/см, корпус для настенного монтажа, без блока вывода дискретных сигналов БВД-8.2²⁾;
1 канал измерения: датчик с кабелем 5 м ³⁾, диапазон измерения (0...10) мкСм/см, выходной сигнал 4...20 мА; температура приведения термокомпенсации 25 °С;
2 канал измерения: проточный датчик, с кабелем 2 м ³⁾, диапазон измерения (0...1000) мкСм/см, температура приведения термокомпенсации 40°С, арматура проточная АПН-1.5;

Примечания:

1)- По заявке потребителя в анализаторах, предназначенных для измерения концентрации может быть установлен другой диапазон измерения в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

2) - При заказе анализатора в корпусе для настенного монтажа с блоком вывода дискретных сигналов БВД-8.2 необходимо указывать тип дискретных выходных сигналов блока.

3) - При заказе необходимо обязательно указывать длину кабеля, поскольку она влияет на показания анализатора при измерении УЭП.
