Иономерный анализатор натрия «pNa 205.2» предназначается для автоматического непрерывного мониторинга активности ионов натрия в конденсате турбинного пара высокого давления, в питательной и обессоленной воде с генерированием унифицированного выходного сигнала постоянного тока для выдачи показаний на цифровой дисплей.
В анализатор натрия рNa-205.2 входят микропроцессорный преобразователь и блок гидравлический.
При использовании прибора в системах химического контроля после Н-катионовых фильтров могут быть использованы предусмотренные расширенные диапазоны измерения концентрации cNa и активности pNa ионов натрия.
В иономере натрия pNa-205.2 предусмотрен автоматический контроль величины pH исследуемой среды (которая при измерении ионов натрия характеризует качество подачи аммиака в измерительную ячейку) и температуры с выдачей показаний на цифровой дисплей и сигнализацией отклонения значений показаний от установленной нормы.
Анализатор включен в перечень приборов автоматического контроля ВХР ТЭС, которые прошли экспертизу в соответствии с приказом РАО «ЕЭС России».
Особенности рNa-205.2
Анализатор натрия оснащен электронным преобразователем, выполненным в современном эргономичном корпусе настенного исполнения с комфортным расположением органов управления и гермогнезд для подключения питания, гидроблока и исполнительных устройств. Корпус преобразователя, а также внешние подключения выполнены по классу защиты IP 65, что дает возможность эксплуатировать иономер натрия в жестких цеховых условиях.
Преобразователь, выполненный по второму классу защиты по злектробезопасности, пригоден к эксплуатации без защитного заземления. В шнуре питания имеется жила заземления для защиты от наведенной индустриальной радиопомехи.
Анализатор pNa-205.2 прост в использовании, работает в режиме диалога, выдавая подсказки оператору.
Прибор имеет систему оперативной самодиагностики (исправности преобразователя и параметров электродной системы) и сигнализации о выходе значения измеряемого параметра за пределы установленных допусков.
На дисплее анализатора натрия отображаются одновременно температура раствора, значение pH подщелаченной пробы, значение измеряемой величины и результаты оперативной самодиагностики.
Дополнительная настройка прибора для измерения температуры и температурной компенсации электродов не требуется ввиду использования стандартного датчика температуры.
В энергонезависимой памяти анализатора, отключенного от сети, результаты настройки сохраняются неограниченно долго.
Высокая надежность анализатора достигается за счет использования современной элементной базы электронных компонентов ведущих мировых производителей («Atmel», «Burr-Brown», «Tompson» и др.).
Гидроблок представляет собой агрегат, включающий проточную ячейку со всем необходимым для проведения замеров ионов натрия в протоке - устройства для подщелачивания пробы, стабилизации скорости истечения и осуществления настройки, разъемы для подсоединения преобразователя и др. Расход дорогостоящей пробы при замере не превышает 3 л/ч.
В гидроблоке анализатора натрия pNa-205.2 применено приспособление для уравнивания температуры калибровочных растворов и анализируемой пробы при настройке, что позволяет ощутимо уменьшить погрешности при вариациях температуры пробы.
Анализатор натрия рNa-205.2 включен в Госреестр средств измерений и сертифицирован. Выпускается в соответствии с требованиями ТУ РБ 400067241.005-2004.
Технические характеристики рNa-205.2
|
Характеристики |
Значения |
|
Количество каналов измерения |
2 |
|
Диапазон |
cNa |
1 мкг/л ... 100 мг/л |
|
pNa |
2.36 ... 7.36 |
|
pH |
6.00 ... 12.00 |
|
температура |
5.0 ...55.0 °C |
|
Дискретность |
pNa |
0.01 |
|
pH |
0.01 |
|
температура |
0.1 °C |
|
Основная погрешность |
cNa |
±22 % от измеряемой величины |
|
pNa |
±0.1 |
|
pH |
±0.3 |
|
температура |
±1.0 °C |
|
Выходные сигналы |
аналоговый |
0 ... 5 mA (Rн < 2 кОм)
4 ... 20 mA (Rн < 500 Ом) |
|
цифровой |
C2 (RS-232C) |
|
Температурная компенсация |
автоматическая или ручная 10 ...50 °C |
|
Дисплей |
матричный ЖКИ |
|
Питание |
(220+22-33) В, (50±0.5) Гц |
|
Потребление |
не более 7 В·А |
|
Габаритные размеры |
преобразователя |
250 x 230 x130 мм |
|
блока гидравлического |
560 x 325 x100 мм |
|
упаковки |
600 x 420 x260 мм |
|
Масса |
преобразователя |
1.3 кг |
|
блока гидравлического |
2.5 кг |
|
комплекта |
8.6 кг |
Комплект поставки рNa-205.2
1. Преобразователь П-216.2*.
2. Блок гидравлический БГ-2.
3. Датчик температуры ТК-03.
4. Электрод ЭСК 10603/7 с отводом.
5. Электрод ЭЛИС 212Na/3.
6. Комплект принадлежностей (поверочный набор кабелей).
7. Руководство по эксплуатации.
8. Формуляр.
Примечание: * - В зависимости от напряжения питания анализаторы поставляются с соответствующими исполнениями преобразователей.

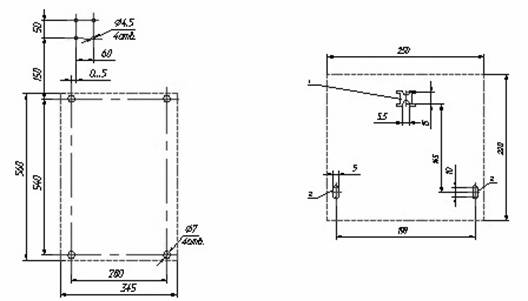

Чертеж рNa-205.2
