Анализатор иономерный pNa-205.2 предназначен для автоматического непрерывного контроля активности ионов натрия в питательной и обессоленной воде, в конденсате пара высокого давления турбин и преобразования в унифицированный выходной сигнал постоянного тока с выдачей показаний на цифровое табло.
Описание:

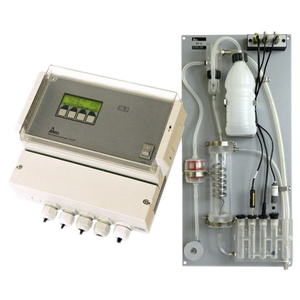

Анализатор состоит из микропроцессорного преобразователя и блока гидравлического.
При использовании анализатора в системах химического контроля за состоянием Н-катионовых фильтров предусмотрены расширенные диапазоны измерения активности pNa и концентрации cNa ионов натрия.
В анализаторе pNa-205.2 предусмотрен автоматический контроль величины рН анализируемой среды (характеризующей качество подачи аммиака в измерительную ячейку при измерении ионов натрия) и температуры с выдачей показаний на цифровое табло и сигнализацией отклонения показаний от установленной нормы.
Анализатор входит в перечень приборов автоматического контроля ВХР ТЭС, прошедших экспертизу по приказу РАО «ЕЭС России» N№229 от 16.11.1998г
Основные преимущества:
- Преобразователь выполнен в эргономичном современном корпусе настенного исполнения. Корпус и внешние подключения имеют класс защиты IP 65, что позволяет эксплуатировать анализатор в цеховых условиях.
- Анализатор прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору. Имеется оперативная самодиагностика и сигнализация о выходе измеряемой величины за пределы установленных допусков.
- Использование стандартного датчика температуры не требует настройки для измерения температуры и термокомпенсации электродов.
- Результаты настройки хранятся в энергонезависимой памяти, отключенного от сети преобразователя неограниченно долго.
- Второй класс защиты по безопасности позволяет эксплуатировать преобразователь без защитного заземления. Преобразователь имеет жилу заземления в шнуре питания для защиты от радиопомехи.
- За счет применения современной элементной базы ведущих мировых производителей электронных компонентов достигается высокая надежность преобразователя.
- Гидроблок представляет собой узел, включающий проточную ячейку и все необходимое для проведения измерений ионов натрия в протоке.
Технические характеристики
Наименование параметра |
Значение |
Количество каналов измерния |
2 |
Диапазон |
cNa |
1 мкг/л ... 100 мг/л |
pNa |
2.36 ... 7.36 |
pH |
6.00 ... 12.00 |
температура |
5.0 ... 55.0 °C |
Дискретность |
pNa |
0.01 |
pH |
0.01 |
температура |
0.1 °C |
Основная погрешность |
cNa |
±22 % от измеряемой величины |
pNa |
±0.1 |
pH |
±0.3 |
температура |
±1.0 °C |
Выходные сигналы |
аналоговый |
0 ... 5 mA (Rн < 2 кОм) 4 ... 20 mA (Rн < 500 Ом) |
цифровой |
C2 (RS-232C) |
Температурная компенсация |
автоматическая или ручная 10 ... 50 °C |
Дисплей |
матричный ЖКИ |
Питание |
(220+22-33) В или (36+3.6-5.4) В; (50±0.5) Гц |
Потребление |
не более 7 В·А |
Габаритные размеры |
преобразователя |
250 x 230 x 130 мм |
блока гидравлического |
560 x 325 x 100 мм |
упаковки |
600 x 420 x 260 мм |
Масса |
преобразователя |
1.3 кг |
блока гидравлического |
2.5 кг |
комплекта |
8.6 кг |
При заказе анализаторов указывается:
- наименование;
- условное обозначение анализатора;
- надписи:
- «-ВУ» (при необходимости использования преобразователя с вынесенным входным усилителем),
- «-36В» (при необходимости номинального напряжения питания 36 В).
Примеры обозначения анализаторов:
1) Анализатор с преобразователем, имеющим встроенный входной усилитель и на номинальное напряжение питания 220 В: «Анализатор иономерный pNa-205.2».
2) Анализатор с преобразователем, имеющим вынесенный входной усилитель и на номинальное напряжение питания 36 В: «Анализатор иономерный pNa-205.2-ВУ-36В».
Модификации
Модификация |
Описание |
pNa-205.2 |
Комплекс измерительный pNa-205.2 со встроенным усилителем и напряжением питания 220 В |
pNa-205.2-36В |
Комплекс измерительный pNa-205.2 со встроенным усилителем и напряжением питания 36 В |
Стандартный комплект поставки
- Преобразователь П-216.7 (*) - 1 шт.
- Блок гидравлический БГ-2 - 1 шт.
- Датчик температуры ТК-03 - 1 шт.
- Электрод ЭСК 10603/7 с отводом - 1 шт.
- Электрод ЭЛИС 212Na/3 - 1 шт.
- Комплект принадлежностей (набор кабелей для поверки) - 1 шт.
- Формуляр - 1 шт.
- Руководство по эксплуатации.
Примечание: (*) - В зависимости от напряжения питания анализаторы комплектуются соответствующими исполнениями преобразователей.
