Прибор предназначен для измерения и цифровой индикации значений концентрации ионов, получаемых от ионоселективного электрода.
Области применения:
Умягчители воды, производство питьевой воды, гальваноиндустрия, измерение СО2 в биотехнологии.
Технические характеристики:
|
Наименование
|
Значение
|
|
Основной измеряемый параметр
|
концентрация ионов: X2-, X-, X+, X2+
|
|
Диапазон измерения
|
(0...0,010), (0...0,100), (0...1,000), (0...10,00), (0...100,0), (0...1000) в единицах ppm, мг/л, mbar/л или мм.рт.ст
|
|
Диапазон измерения ЭДС
|
-1100...1100 мВ
|
|
Диапазон измерения температуры
|
-10...110°С
|
|
Двойной фильтр программного обеспечения на считывание показаний:
|
|
|
— градуировка
|
1...5 точек
|
|
— термокомпенсация
|
автоматическая или ручная
|
|
— диапазон измерения температуры анализируемой среды
|
0...+50°С
|
|
Вход:
|
|
|
— от электродной системы
|
ионоселективный электрод + вспомогательный электрод
|
|
— датчик температуры
|
с НСХ типа Pt100
|
|
Выходные сигналы (программируемые):
|
|
|
— аналоговый
|
постоянного тока 0…20 мА или 4…20 мА, пропорциональный диапазону измерения основного параметра, гальванически изолированный
|
|
— дискретные
|
3 реле с программируемыми функциями, напряжение коммутации до ~240 В, ток коммутации до 5 А
|
|
— цифровой
|
выход RS232 (опция), гальванически изолированный
|
|
Конфигурация реле А и В:
|
|
|
— функция
|
двухпозиционное регулирование по уставке
|
|
— максимум/минимум
|
срабатывание по превышению/занижению уставки
|
|
— задержка срабатывания
|
0…99,9 с
|
|
— гистерезис
|
0…10% от диапазона измерения
|
|
Конфигурация реле С (сигнализация):
|
|
|
— функции сигнализации
|
выход за предельные значения, отказ в работе реле А или В
|
|
— задержка срабатывания
|
0…99,9 с
|
|
— вариант срабатывания
|
включено постоянно или переключается с заданной частотой
|
|
Защита от несанкционированного доступа
|
+
|
|
Функции автокалибровки и автоотчистки
|
+
|
|
Температура окружающей среды
|
0...+50°С
|
|
Относительная влажность
|
95% без конденсации влаги
|
|
Напряжение питания
|
~110/220 В, 50/60 Гц (~24 В — опция)
|
|
Потребляемая мощность
|
5 ВА
|
|
Габаритные размеры
|
96x96x155 мм
|
|
Передняя панель корпуса
|
96x96 (1/4 DIN)
|
|
Масса, не более
|
1 кг
|
Опции:
091.3711 — второй аналоговый изолированный выход по температуре.
091.701 — изолированный интерфейс RS232.
091.404 — напряжение питания прибора ~24 В.
Аксессуары:
— ионоселективный электрод.
— вспомогательный электрод.
— SP 514 датчик температуры.
— SZ 7231 измерительная ячейка.
— арматуры АПН-1.1, АПН-1.2, АПН-2.1, АПН-3.1, АПН-1.6, АПН-5, АПП-2.1.
Схема внешних соединений

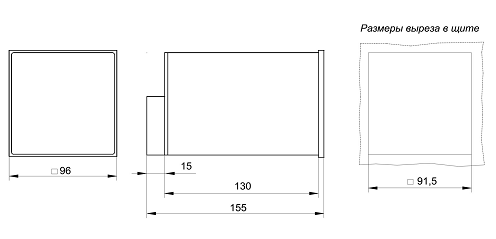

Габаритные и монтажные размеры:
