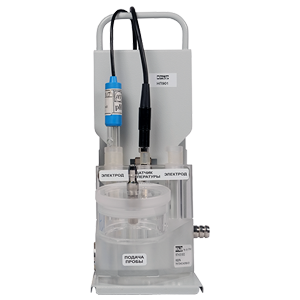

Модуль предназначен для проведения измерений рН водных растворов удельной электрической проводимостью более 3 мкСм/см – преимущественно водно-аммиачных растворов.
Может использоваться с приборами МАРК-901, МАРК-903, а также с другими pH-метрами, электроды которых конструктивно могут быть размещены в соответствующих посадочных местах модуля.
Основное назначение модуля – обеспечение удобства измерений в режиме с непосредственным наливом пробы в модуль (аналог – измерение в стакане). Для небольших потоков (не более 200 см3 /мин) возможен и проточный режим измерения.
Область применения – для жидких неагрессивных сред, не разрушающих материал модуля.
Материалы, применяемые при изготовлении изделия
|
Наименование сборочной единицы или детали
|
Обозначение
|
Материал
|
|
Корпус
|
ВР24.03.210
|
Оргстекло ТОСН
|
|
Крышка
|
ВР24.03.221
|
|
Заглушка измерительного канала
|
ВР24.03.202
|
Нержавеющая сталь
12Х18Н10Т
|
|
Металлическая накладка (стенка)
|
ВР24.03.201
|
|
Втулка для датчика температуры
|
ВР24.03.203
|
|
Штуцер выходной
|
ВР24.03.214
|
|
Штуцер входной
|
ВР24.03.222
|
|
Защелка
|
ВР24.03.205
|
|
Втулки для электродов
|
ВР24.03.204
|
Полипропилен
|
|
Соединительные трубки
|
—
|
ПВХ СТ-18
|
|
Фиксирующие трубки
|
—
|
Силикон
|
Технические характеристики
|
Параметры анализируемой водной среды:
|
|
давление, МПа (кгс/см ), (равно атмосферному давлению)
|
0,1 (0,01)
|
|
температура, °С
|
от 0 до плюс 50
|
|
удельная электрическая проводимость, мкСм, более
|
3
|
|
расход через модуль при проточном режиме, дм /мин,
не более
|
0,2
|
|
объем анализируемой водной среды при наливном режиме, дм, не менее
|
0,1
|
|
Габаритные размеры, мм, не более
|
108x114x104
|
|
Масса, кг, не более
|
0,5
|

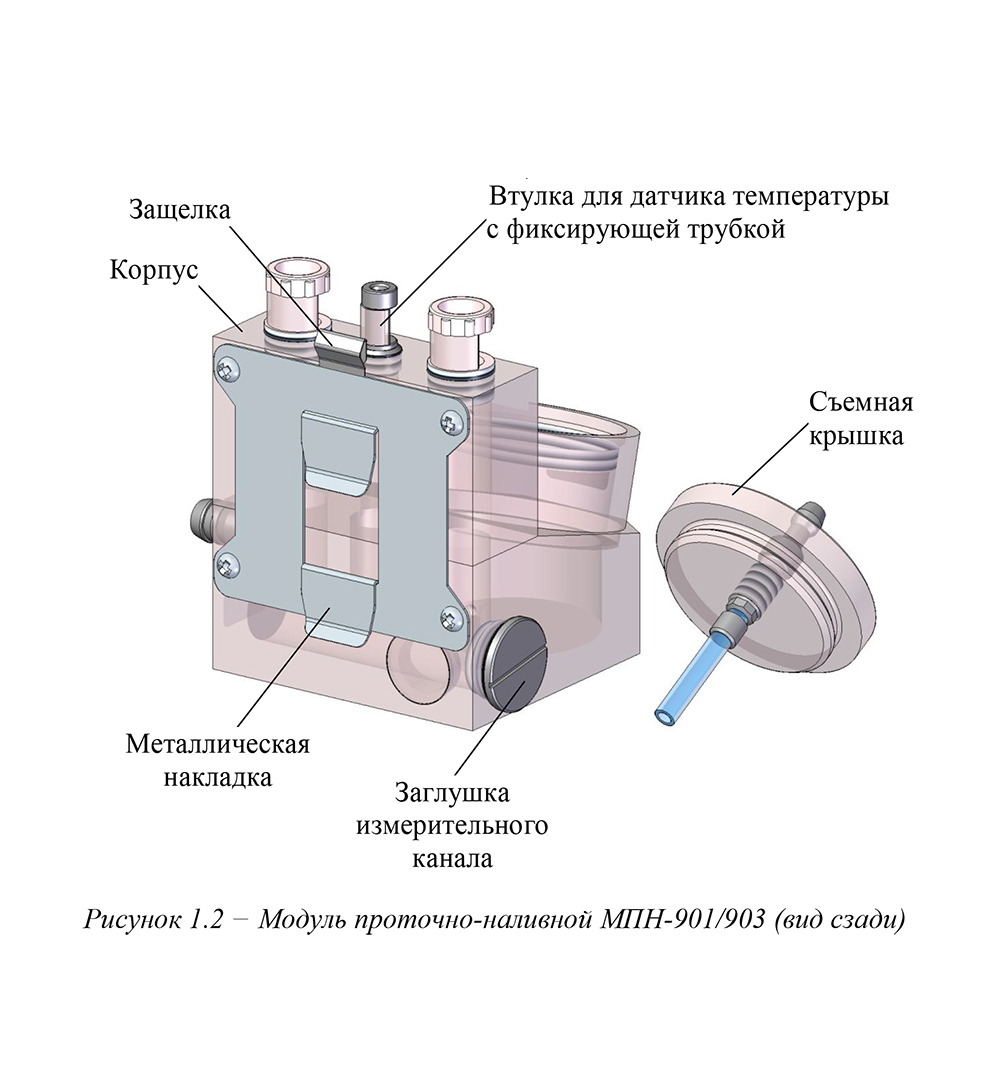

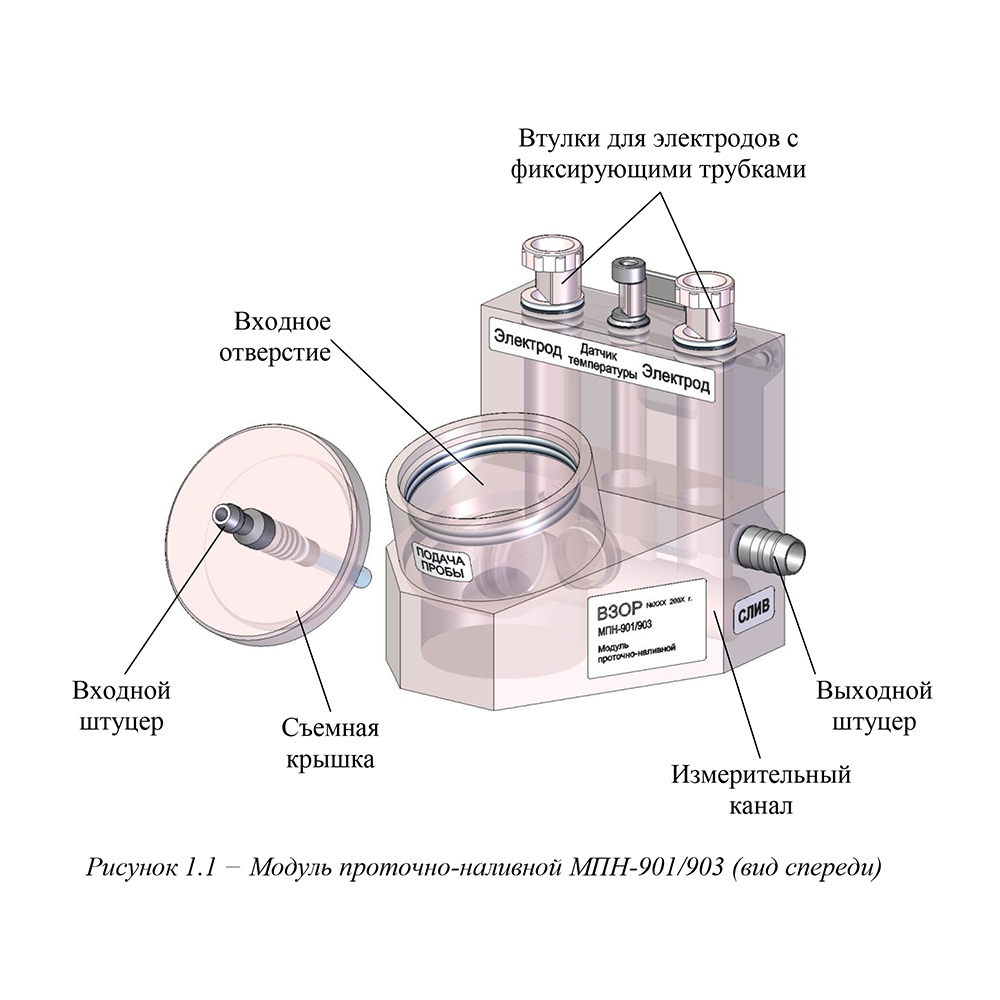

Состав:
- корпус;
- съемные втулки для электродов с фиксирующими трубками;
- съемная втулка для датчика температуры;
- съемная крышка с входным штуцером;
- съемная заглушка измерительного канала;
- металлическая накладка с защелкой;
- комплект монтажных частей;
- комплект запасных частей.
Устройство прибора
