Преобразователи промышленные совместно с чувствительными элементами применяются для потенциометрических измерений в системах непрерывного контроля и автоматического регулирования технологических процессов различных отраслей промышленности.

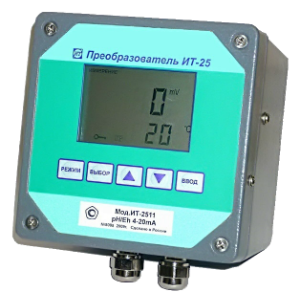

Описание преобразователя промышленного ИТ-2511:
-Питание преобразователя и передача сигнала постоянного тока 4-20 мА исполнительными устройствам производится по одной паре проводов, длиной до 1,5 км.
-Преобразователь выполнен в эргономичном, современном корпусе настенного исполнения с гермовводами для подключения чувствительных элементов и исполнительных устройств. Степень защиты преобразователя от попадания внутрь твердых тел и влаги IP 64, что позволяет эксплуатировать в помещениях с нерегулируемыми климатическими условиями или под навесами.
-Преобразователь прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору. Имеется оперативная самодиагностика в т. ч. контроль исправности электродов.
-Применение взаимозаменяемых термодатчиков позволяет не проводить настройку при их замене.
-Автоматическое распознавание любого из стандартных рабочих эталонов pH: 1,65; 4,01; 6,86; 9,18; 12,43 облегчает градуировку.
Технические характеристики преобразователя промышленного ИТ-2511:
|
Характеристика
|
Значение
|
|
Поддиапазоны анализаторов, соответствующие нормирующим значениям аналогового выходного сигнала:
|
от минус 2,00 до 16,00 pH (минус 3000 до 2000 мВ) с дискретностью 0,01 pH (1 мВ
Ширина поддиапазонов, выбирается из ряда: 1,0; 1,5; 2,0; 2,5; 5,0 pH (100; 150; 200; 250; 500; 750; 1000; 1500; 2000 мВ).
|
|
Температурная компенсация:
|
ручная и автоматическая -20..150°С
|
|
Дисплей:
|
графический ЖКИ
|
|
Питание:
|
от источника постоянного тока напряжением от 12 В при нулевом сопротивлении в цепи питания до 36 В при сопротивлении в цепи питания равном 1100 Ом и выходной мощностью не менее 3 Вт.
|
|
Аналоговый выходной сигнал:
|
постоянного тока от 4 до 20 мА для нагрузок с суммарным сопротивлением от нуля при напряжении питания 12 В до 1100 Ом при напряжении питания 36 В.
|
|
Габаритные размеры:
|
150x120x120 мм
|
|
Масса:
|
1,0 кг
|
|
Измеряемая
величина
|
Единицы
измерения
|
Диапазон
измерений
|
Дискретность
|
Погрешность преобразователя
|
|
pH
|
-
|
-2,00..16,00
|
0,01
|
±0,02
|
|
ЭДС (Eh)
|
мВ
|
-3000..2000
|
1
|
±2
|
|
T
|
°С
|
-20,0..150,0
|
0,1
|
±0,5
|
Комплект поставки:
-Преобразователь ИТ-2511, 1 шт.
-Кабели монтажные, 1 компл.
-Кабель КММ-7*0,12, 5 м.
-Формуляр, 1 экз.
-Руководство по эксплуатации, 1 экз.
Дополнительная комплектация:
-Коробка соединительная (поставляется по заказу)
-Блок питания (поставляется по заказу)
Использование преобразователя ИТ-2511:
Пример структурной схемы построения системы автоматического контроля и регулирования с применением аналогового выходного сигнала.
