Предназначен для автоматического непрерывного потенциометрического, амперометрического и кондуктометрического анализа водных сред, передачи аналоговых и дискретных сигналов в системы автоматического управления и регулирования.
Анализаторы АТОН-801 МП могут применяться на атомных, тепловых электрических станциях, станциях теплоснабжения, котельных, в металлургической, химической, пищевой и других отраслях промышленности.
Описание анализатора жидкости АТОН-801МП:
- Сочетание в одном приборе кондуктометра, рН-метра, кислородомера и натриймера.
- Анализатор состоит из измерительного преобразователя, и объединенных последовательной линией связи от одного до восьми блоков датчиков в произвольном сочетании.
- Цифровое представление результатов измерений на панели измерительного преобразователя анализатора. Тип индикаторов - светодиодный (СД) для отображения значений параметра и жидкокристаллический (ЖК) для отображения служебной информации.
- Восемь программно устанавливаемых выходных унифицированных сигналов постоянного тока из ряда 0-5 мА, 0-20 мА, 4-20 мА.
- Измерительный преобразователь анализатора выполняет сравнение результатов измерения со значениями введенных установок по каждому измерительному каналу и сигнализирует об их отклонениях замыканием бесконтактных полупроводниковых ключей с оптоэлектронным управлением, гальванически развязанных от электрической схемы преобразователя.
- Единая методика измерения и алгоритм обработки результатов для лабораторных («АТОН-101МП»), портативных («АТОН-201МП», «АТОН-401МП») и автоматических («АТОН-301МП», «АТОН-801МП») приборов.
- Интерфейс связи анализатора со средствами вычислительной техники RS-485 (по заказу).
Технические характеристики АТОН-801МП
|
Измеряемая величина |
Диапазон измерения |
Пределы допускаемых значений основной погрешности |
Параметры анализируемой среды (температура / расход) |
|
Температура пробы, °С |
от 0 до +100 |
± 0,5 |
(0 – 100)°С, |
|
ЭДС, мВ |
± 1800 |
± 0,5 |
(10 – 50)°С, |
|
Показатель активности ионов, рН |
1…14 |
± 0,05 |
(15 – 50)°С, (3–30) л/час |
|
Концентрация ионов натрия, СNa |
0,2 мкг/л… 100 г/л |
4% |
(15 – 50)°С, (3–30) л/час |
|
Концентрация растворенного кислорода, г/дм3 |
0…20 |
± [5+0,01*(10/Си-1)], где Си- измеренное значение, мг/дм3 |
(15 – 40)°С, (3 – 30) л/час |
|
Удельная электрическая проводимость, мСм/см |
0…1000 с учетом переключения поддиапазонов |
± 2 % |
(5-95)°С, (3 – 100) л/час |
Базовый комплект поставки:
- Измерительный преобразователь
- Блок датчика
- Комплект ЗИП.
Дополнительные принадлежности:
- Комплект полипропиленовых мерных колб и микродозатор, для приготовления калибровочных растворов при измерении концентрации ионов натрия.

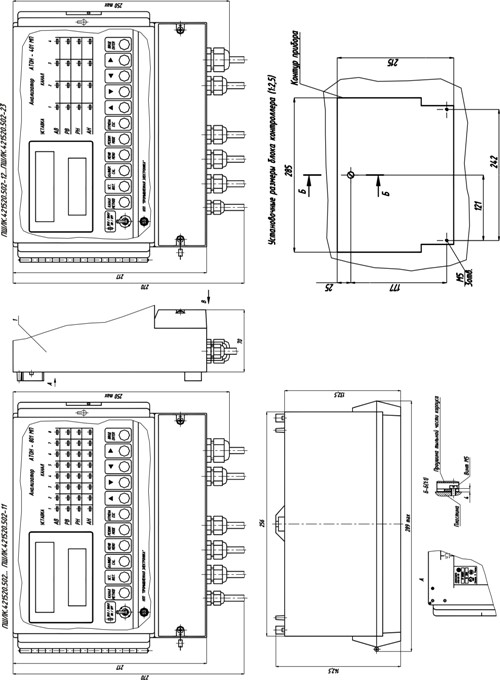

Габаритный чертеж анализатора АТОН-801МП:
