Применяется для автоматического непрерывного измерения концентрации ионов натрия в обессоленной воде или водных растворах в установках водоподготовки и технологическом оборудовании электростанций и других производств.
Анализаторы могут использоваться на атомных, тепловых электрических станциях, станциях теплоснабжения, котельных, в металлургической, химической, пищевой и других отраслях промышленности.
Описание анализатора натриймера АТОН-301МП::
- Гидравлическая схема блока датчика позволяет в несколько раз сократить расход контрольных растворов при калибровке прибора (не более 150 мл на одну точку).
- Автоматическая калибровка, количество точек калибровки от двух до пяти.
- Автоматический контроль подщелачивания пробы.
- Цифровое представление результатов измерений на панели измерительного преобразователя анализатора. Тип индикаторов - светодиодный (СД) для отображения значений параметра и жидкокристаллический (ЖК) для отображения служебной информации.
- Программно устанавливаемый выходной унифицированный сигнал постоянного тока из ряда 0-5 мА, 0-20 мА, 4-20 мА.
- Измерительный преобразователь анализатора выполняет сравнение результатов измерения со значениями введенных установок и сигнализирует об их отклонениях замыканием бесконтактных полупроводниковых ключей с оптоэлектронным управлением, гальванически развязанных от электрической схемы преобразователя.
- Единая методика измерения и алгоритм обработки результатов для лабораторных («АТОН-101МП») и автоматических («АТОН-301МП», «АТОН-801МП») приборов.
- Интерфейс связи анализатора со средствами вычислительной техники RS-485(по заказу).
- Возможность комплектования прибора датчиком расхода пробы.
- Возможность поставки прибора в щитовом или настенном исполнении.
Технические характеристики
|
Измеряемая величина
|
Диапазон измерения
|
Пределы допускаемых значений основной погрешности
|
Параметры анализируемой среды (температура / расход)
|
|
Температура пробы, °С
|
10…50
|
± 0,5
|
(10 – 50)°С
|
|
ЭДС, мВ
|
± 1800
|
± 0,5
|
(10 – 50)°С
|
|
Концентрация ионов натрия, СNa
|
0,2мкг/л ...23г/л
|
10 %
|
(15 – 50)°С,
(3–100) л/час
|
|
Показатель активности ионов, рН (уровень подщелачивания)
|
1…14
|
± 0,05
|
(15 – 50)°С
|
|
|
Габаритные размеры
|
Масса
|
|
Измерительный преобразователь - щитовое исполнение
|
170х201х204 мм
|
2,0 кг
|
|
Измерительный преобразователь - настенное исполнение
|
141х217х253мм
|
2,3 кг
|
|
Гидравлический блок
|
134х330х600мм
|
8,0 кг
|
Базовый комплект поставки:
Измерительный преобразователь
Блок датчика
Комплект ЗИП.

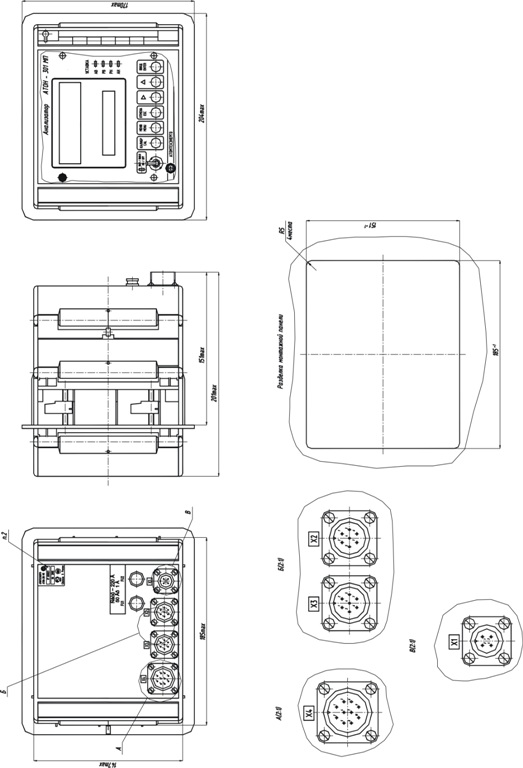

Габаритный чертеж натриймера АТОН-301МП:
