Предназначен для измерения массовой концентрации растворенного кислорода и температуры (для всех типов вод, включая сточные и воды аэротенков).
Преимущества:
- Датчик практически не требует обслуживания.
- Отсутствует мембрана, не нужен электролит.
- Не отравляется сероводородом и другими серосодержащими соединениями, - можно измерять даже непосредственно в сточной воде и аэротенках.
- Отсутствие мешающего влияния матрицы раствора.
- Невосприимчивость датчика к давлению (возможно измерение непосредственно в сосуде под давлением или трубопроводе через прозрачный иллюминатор, не нарушая герметичность).
- Легко заменяемые прочные сменные наконечники с ресурсом жизни 1 год.
- Возможность измерения в неводных средах.
- Возможна передача текущих показаний на ПК или мобильное устройство по RS 232, USB или Bluetooth.
Технические характеристики:
|
Наименование характеристики
|
Значение
|
|
Диапазон измерений массовой концентрации растворенного кислорода (cO2), мг/дм3
|
от 0,2 до 20
|
|
Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации растворенного кислорода при температуре анализируемой среды (25±1) оС
|
±5 %
|
|
Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации кислорода при температуре анализируемой среды от 5 оС до 50 оС, кроме температуры (25±1) оС
|
±10 %
|
|
Диапазон измерений температуры анализируемого раствора, оС
|
от 0 до 50
|
|
Диапазон температурной компенсации измерительной системы, оС
|
от 5 до 50
|
|
Пределы допускаемой абсолютной погрешности измерений температуры анализируемого раствора, оС
|
± 0,5
|
|
Время установления рабочего режима после включения, с, не более
|
30
|
|
Продолжительность непрерывной работы, ч, не менее
|
8
|
|
Номинальное напряжение питания, В
(встроенный аккумулятор, с индикацией разрядки)
|
12
|
|
Потребляемая мощность, Вт, не более
|
6
|
|
Габаритные размеры измерительного преобразователя, мм, (Д×Ш×В), не более
- переносное исполнение
- стационарное исполнение
|
200 ´ 110 ´ 70
250 ´ 340 ´ 100
|
|
Масса, кг, не более
- переносное исполнение
- стационарное исполнение
|
0,95
1,10
|
|
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность при 25 оС, %, не более
- атмосферное давление, кПа
мм рт.ст.
- температура анализируемых растворов, °С
|
от 5 до 40
90
от 84 до 106,7
от 630 до 800
от 0 до 50
|
|
Показатели надежности:
- средний срок службы, лет, не менее
- средняя наработка на отказ, ч, не менее
|
10
5000
|
Оптический датчик для определения растворённого кислорода

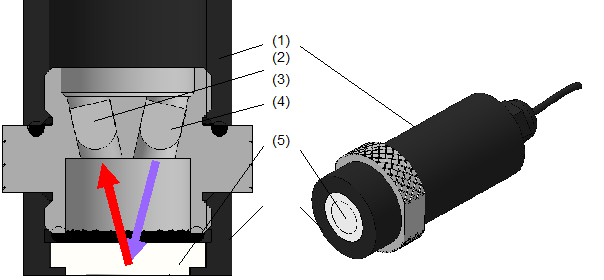

Измеритель состоит из компактного датчика: в корпусе (1) расположены источник света (3), фотоприемник (2). Сменная насадка (4) с нанесенным красителем, фиксируется колпачком (5), а также измерительного преобразователя.
Последовательность стадий процесса измерения следующая:
- Возбуждение молекул индикаторного красителя светом;
- Переход красителя в основное состояние одним из двух способов:
- в виде фосфоресценции при отсутствии кислорода;
- передача энергии молекуле кислорода (тушение фосфоресценции), сопровождающаяся её переходом в синглетное состояние.
Чем больше содержание кислорода, тем быстрее происходит тушение фосфоресценции красителя, тем меньше время жизни его возбуждённого состояния. Данная зависимость описывается уравнением Штерна-Фольмера. С его помощью прибор рассчитывает концентрацию кислорода. При этом автоматически вносится температурная коррекция.
