Установка поверочная кондуктометрическая КПУ-1 предназначена для поверки промышленных солемеров и кондуктометров и автоматического определения приведенной и относительной погрешностей измерения УЭП, приведенной к заданной температуре, у поверяемых приборов. Установка также может применяться как лабораторный кондуктометр для определения УЭП и температуры конденсата, чистых углеводородных жидкостей, растворов кислот, солей и щелочей, применяемых в энергетике, химической и нефтехимической промышленности.
Основные режимы работы:
-измерение текущего значения удельной электрической проводимости;
-измерение температуры анализируемой жидкости;
-определение удельной электрической проводимости, приведенной к заданной температуре;
-обработка аналогового сигнала поверяемого кондуктометра;
-определение приведенной и относительной погрешностей измерения УЭП, приведенной к заданной температуре, у поверяемых приборов.
Вспомогательные режимы:
-определение солености воды и конденсата;
-определение концентрации растворов кислот и щелочей;
-ввод и изменение параметров выходного аналогового сигнала поверяемого кондуктометра;
-ввод и изменение коэффициентов для расчета концентрации растворов;
-ввод и изменение коэффициентов для приведение УЭП к заданной температуре;
-ввод и изменение температуры приведения для УЭП;
-ввод и изменение коэффициентов для датчика температуры.
Технические характеристики
|
Характеристики
|
Значения
|
|
Диапазон измерения по удельной электрической проводимости, См/м:
|
|
|
- для КПУ-1-0,06Э и КПУ-1-0,15Э (рабочий эталон)
|
от 1e-4 до 10
|
|
- для КПУ-1-0,06Р и КПУ-1-0,15Р (рабочее средство измерения)
|
от 1e-6 до 100
|
|
Основная погрешность измерений,%:
|
|
|
- измерения удельной электрической проводимости в диапазоне измерения:
|
|
|
- для КПУ-1-0,06
- для КПУ-1-0,15
|
± 0,1
± 0,25
|
|
- в диапазоне от 1e-6 до 1e-4 (См/м):
|
|
|
- для всех моделей
|
± 0,5
|
|
Абсолютная погрешность измерения температуры, °С
|
± 0,2
|
|
Температура анализируемой жидкости, °С
|
от 0 до +100 °С
|
|
Диапазон измерения входного токового сигнала, мА
|
0 - 20, 0 - 5, 4 - 20
|
|
Основная приведенная погрешность измерения токового сигнала, %
|
± 0,25
|
|
Входное сопротивление для токового сигнала, Ом
|
100
|
Конструктивно установка состоит из микропроцессорного измерительно-вычислительного блока с возможностью вывода информации на встроенный четырехстрочный дисплей и на компьютер посредством интерфейса RS-232, аттестованных первичных преобразователей УЭП – электролитических ячеек, полупроводникового первичного преобразователя температуры, термостата, компрессора и комплекта обслуживающих элементов.
По желанию Заказчика, прибор может комплектоваться электролитическими измерительными ячейками, представленными ниже. Конструкция и материалы, из которых изготовлены ячейки, абсолютно устойчивы к воздействию агрессивных жидких сред, что позволяет исследовать практически любые растворы.
|
НАЛИВНЫЕ ЯЧЕЙКИ
Тип А (диапазон от 1e-6 до 1e-1 См/м)
 |
ПРОТОЧНЫЕ ЯЧЕЙКИ
Тип В (диапазон от 1e-6 до 1e-1 См/м)
 |
|
Тип Б (диапазон от 1e-2 до 100 См/м)
 |
Тип Д (диапазон от 1e-2 до 100 См/м)
 |

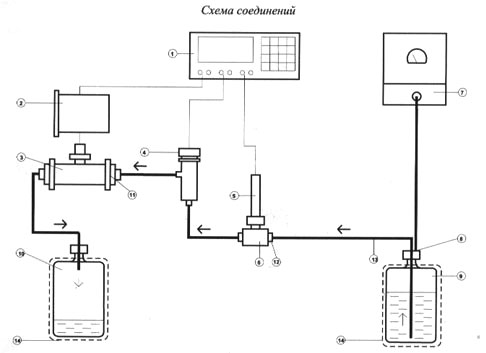

Схема соединений КПУ 1
1 - измерительно-вычислительный блок;
2 - проверяемый кондуктометр типа КС-1, КАЦ, АЖК, АК-310 и др.;
3 - первичный преобразователь поверяемого кондуктометра;
4 - первичный преобразователь УЭП КПУ-1 типа В, Д;
5 - первичный преобразователь температуры КПУ-1;
6 - тройник;
7 - компрессор;
8 - крышка;
9 - емкость с анаизируемой жидкостью;
10 - емкость для слива анализируемой жидкости;
11 - штуцер;
12 - щтуцер;
13 - соединительные трубки;
14 - защитный чехол.
