КС-1М-6(МИР-1) концентратомер многопараметрический

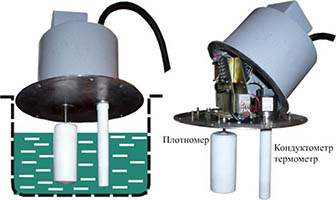

Кондуктометр (концентратомер) КС-1М-6(МИР-1) предназначен для одновременного раздельного измерения концентраций кислот и их солей, например H₂SO₄+CuSO₄, или H₂SO₄+Fe₂(SO₄)₃ и т.п. Первичный измерительный преобразователь состоит из бесконтактного кондуктометра штыревого типа и плотномера, объединённые в одну конструкцию. Все детали, соприкасающиеся с жидкостью, имеют фторопластовую оболочку. Модель расчёта концентраций по измеряемым параметрам (УЭП, плотность, температура) построена на современных принципах организации интеллектуальных вычслительных процессов, что, при необходимости, позволяет быстро, без лишних трудностей, адаптировать прибор к условиям технологического процесса. Наибольшее применение КС-1М-6 находит при производстве металлов электролизным методом (медь, цинк и т.д.) и при контроле гальванических и осадительных ванн.

Особенности прибора:

— Местная цифровая индикация концентраций, УЭП, плотности и температуры.

— Программируемый выбор шкалы выходного тока в приделах 0-5 мА, 4-20 мА или 0-20 мА.

— Интеллектуальный механизм расчёта концентраций по измеряемым параметрам.

— Возможность программным путем корректировать показания прибора с помощью встроенной клавиатуры, либо по интерфейсу с ПК.

— Первичный преобразователь, конструтивные элементы которого имеют фторопластовую оболочку и устойчивы к загрязнению, что позволяет его использовать для контроля химически агрессивных и сильно загрязнённых жидкостей.

— Цифровой интерфейс RS-232, RS-485.

Технические характеристики

Наименование	Значение
Диапазон измерений удельной электрической проводимости (УЭП)	0,1…200 См/м
Диапазон измерений плотности	500…2000 г/л
Диапазон измерения температуры	0…+150°C
Предел допускаемого значения основной приведенной погрешности измерения УЭП от верхнего значения диапазона, не более	2%
Абсолютная погрешность измерения температуры, не более	0,2°C
Предел допускаемого значения основной абсолютной погрешности измерения плотности, не более	2 г/л
Выходные сигналы	0-5 мА или 4-20 мА по ГОСТ 26.011-80, RS-232, RS-485 (по требованию заказчика)
Температура анализируемой среды	0…+150°C
Избыточное давление анализируемой среды	0…0,5 МПа (зависит от конструкции плотномера)
Питание	от сети переменного тока 50 Гц и напряжением 220 В или 36 В
Длина линии связи между измерительным преобразователем и первичным преобразователем, не более	50 м (уточняется заказчиком), кабель не входит в комплект поставки
Длина линии связи между измерительным преобразователем и регистрирующим прибором, не более	150 м
Температура окружающего воздуха	0…+50°C
Относительная влажность воздуха	до 95% при температуре +35°C
Габаритные размеры датчика:
— диаметр	0,3 м
— высота	0,45 м
Масса датчика, не более	7 кг
Масса измерительного преобразователя, не более	2 кг

Чертеж КС-1М-6(МИР-1)

Габаритные размеры измерительного блока
