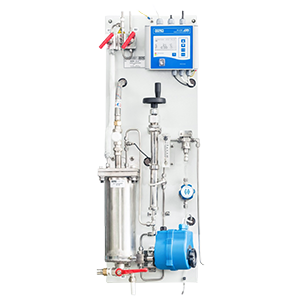

Устройство подготовки пробы «МАРК-01 МК» предназначено для:
- охлаждения, дросселирования, фильтрации и регулирования расхода пробы;
- индикации температуры, давления и расхода пробы;
- индикации температуры, давления и расхода охлаждающей воды (опционально);
- подготовки пробы для приборов контроля водно-химических режимов на объектах энергетики.
Особенности:
- непрерывный контроль параметров пробы и передача данных по цифровому и токовым выходам;
- поддержание стабильного давления пробы;
- сигнализация и автоматическое перекрытие подачи пробы при нарушении режима;
- пользовательские уставки по температуре и давлению для автоматического перекрытия подачи пробы;
- вентиль продувки импульсной линии;
- компактная панель из нержавеющей стали 350*944 мм;
- одностороннее обслуживание;
- легкоочищаемый разборный теплообменник.
Технические характеристики
|
Характеристики
|
Значения
|
|
Исполнение МАРК-01 мк
|
7/40
|
7/250
|
7/560
|
32/40
|
32/250
|
32/560
|
|
Температура пробы на входе в УПП, не
более, °С
|
40
|
250
|
560
|
40
|
250
|
560
|
|
Температура пробы на выходе из допол-
нительного теплообменника, не более, °С
|
-
|
-
|
250
|
-
|
-
|
250
|
|
Давление пробы на входе в УПП, не более, МПа (кгс/см2)
|
7 (70)
|
32 (320)
|
|
Давление пробы на выходе из УПП, не более, МПа (кгс/см2)
|
0,3 (3,00)
|
|
Температура пробы на выходе из УПП, не более, °С
|
50
|
|
Диапазон расхода пробы, дм3/ч
|
0-60
|
|
Вес, не более, кг
|
14
|
24
|
34
|
14
|
24
|
34
|
Комплект поставки
|
Исполнение МАРК-01 мк
|
7/40
|
7/250
|
7/560
|
32/40
|
32/250
|
32/560
|
|
Блок управления МАРК-01 мк
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Входной и продувочный вентили
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Регулирующий вентиль высокого/низкого давления
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Основной теплообменник
|
|
+
|
+
|
|
+
|
+
|
|
Отсечной кран с электроприводом
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Регулятор давления «до себя»
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Ротаметр
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Фильтр
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Источник питания ИП-01мк
|
+
|
+
|
+
|
+
|
+
|
+
|
|
Дополнительный теплообменник
|
|
|
+
|
|
|
+
|
Дополнительно: индикатор расхода охлаждающей воды; термоманометр охлаждающей воды.
Основные параметры устройства
|
Наименование параметра
|
Значение параметра
|
|
Климатическое исполнение по ГОСТ 15150-69
|
«УХЛ»,
категория размещения 4
|
|
Рабочие условия эксплуатации:
|
|
- температура окружающего воздуха, °С
|
от плюс 5 до плюс 50
|
|
- относительная влажность окружающего воздуха при температуре 25 °С и более низких температурах без конденсации влаги, %, не более
|
80
|
|
Показатели надежности:
|
|
- средняя наработка на отказ, ч, не менее
|
20000
|
|
- среднее время восстановления работоспособности, ч, не более
|
2
|
|
- средний срок службы устройства, лет, не менее
|
10
|
|
Защищенность от воздействия окружающей среды по ГОСТ 14254-96:
|
|
- блок управления
|
IP65
|
|
- электропривод
|
IP65
|
|
- источник питания
|
IP55
|
|
Сейсмостойкость по ГОСТ 30546.1-98:
|
|
интенсивность воздействия, баллы
(при уровне установки над нулевой отметкой до 25 м)
|
ДО 9
по шкале MSK-64
|
|
Электробезопасность по ГОСТ Р МЭК 60204-1-2007.
Электромагнитная совместимость
по ГОСТ Р 51522.1-2011.
|
-
|
Габаритные размеры
|
Наименование параметра
|
Значение параметра
|
|
Габаритные размеры, мм, не более:
|
|
- исполнения без теплообменника (7/40, 32/40)
|
350x944x230
|
|
- исполнения c теплообменником
(7/250, 32/250, 7/560, 32/560)
|
350x944x230
|
|
- теплообменник ТО-290 (ТО)
|
130x558x172
|
|
- теплообменник ТО-145 (ТОдоп.)
|
110x565x152
|
|
- источник питания ИП-01мк
|
118x158x100
|
|
Масса, кг, не более:
|
|
- исполнения без теплообменника (7/40, 32/40)
|
14
|
|
- исполнения c одним (основным) теплообменником (7/250, 32/250)
|
24
|
|
- исполнения c основным и дополнительным
теплообменниками (7/560, 32/560)
|
31
|
|
- теплообменник ТО-290 (ТО)
|
9,5
|
|
- теплообменник ТО-145 (ТОдоп.)
|
6,1
|
|
- источник питания ИП-01мк
|
0,7
|
