Термодатчики ТДЛ , предназначены для измерения температуры и автоматической коррекции показаний лабораторных, портативных потенциометрических приборов (рН‑метров, иономеров и др.).
Термодатчики ТДП предназначены для измерения температуры и автоматической коррекции по-казаний промышленных потенциометрических приборов (рН-метров, иономеров и др.).
Особенности термодатчиков ТДЛ, ТДП
– малое время измерения;
– отсутствие необходимости индивидуальной настройки;
– возможность замены без настройки прибора.
Технические характеристики
Термодатчики лабораторные:
|
Тип
|
Корпус
|
Сопротивление
|
НСХ
|
Разъем
|
Кабель
|
Назначение
|
|
ТДЛ-1000-06
|
Нерж. сталь
|
1000 Ом при 0°С
|
Pt 1000*
|
RCA
|
КММ 1*0,12
|
pH-150МИ, pX-150МИ pX-150.1МИ, pX-150.2МИ, И-160 МИ
|
|
ТДЛ-30К
|
Нерж. сталь
|
30 кОм при 0°С
|
NTC 30 кОм
|
RCA
|
КММ 1*0,12
|
ИТ-1201, ИТ-1101
|
|
ТДЛ-1400
|
Стекло
|
1400 Ом при 20°С
|
Сu **
|
2*ШП-4
|
АС 2*0,25
|
pH-121, И-130, И-160
|
|
Характеристики
|
Значения
|
|
Рабочий диапазон температур
|
от -20 до 150 °С
|
|
Предел допускаемого отклонения сопротивления
|
не более 0,5%
|
|
Номинальная статическая характеристика
|
*Rt = Rо (1 + At + Bt 2 ); Rо - сопротивление при 0°С
где А = 3,9692●10 -3 ºС -1 ; В = -5,8290●10-7 ºС -2 (термодатчики изготовлены на основе термоэлемента по ГОСТ 6651).
|
|
|
**Rt = 1290,32 + 5,48t, Ом
|
|
Время установления
|
не более 30 с
|
ТДЛ-1000-06

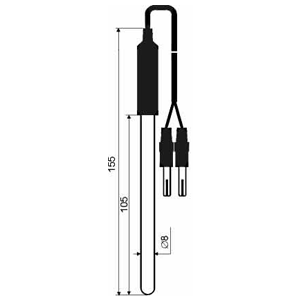

ТДЛ-1400

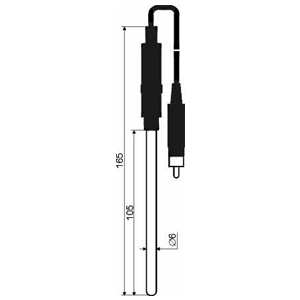

ТДЛ-30К
Термодатчики промышленные:
|
Тип
|
Корпус
|
Сопротивление
|
НСХ
|
Разъем
|
Кабель
|
Назначение
|
|
ТДП-1000-01
|
Нерж. сталь
|
1000 Ом при 0°С
|
Pt 1000*
|
б/р
|
МПФ-3х0,50
|
ДПг-4М или ДМ-5М
+
ИТ-251,
ИТ-2100
|
|
ТДП-100-01
|
Нерж. сталь
|
100 Ом при 0°С
|
Pt 100*
|
б/р
|
МПФ-3х0,50
|
ДПг-4М или ДМ-5М
+
П-216МИ
|
|
ТДП-100-03
|
Нерж. сталь
|
100 Ом при 0°С
|
Pt 100*
|
РСГ4
|
КММ 2*0,12
|
pNa-205.2МИ,
pH-220.7МИ до 22.09.11
|
|
ТДП-100-08
|
Нерж. сталь
|
100 Ом при 0°С
|
Pt 100*
|
Наконечники
|
МПФ-3х0,50
|
ДП-8ИТ
+
П-216МИ
|
|
ТДП-1000-08
|
Нерж. сталь
|
1000 Ом при 0°С
|
Pt 1000 *
|
Наконечники
|
МПФ-3х0,50
|
ДП-8ИТ
+
ИТ-251,
ИТ-2100
|
|
ТДП-100-09
|
Нерж. сталь
|
100 Ом при 0°С
|
Pt 100*
|
б/р
|
КММ 2*0,12
|
pNa-205.2МИ,
pH-220.7МИ
после 22.09.11
|
|
ТДП-1000-09
|
Нерж. сталь
|
1000 Ом при 0°С
|
Pt 1000*
|
б/р
|
КММ 2*0,12
|
БГ-1ИТ +
ИТ-2100,
ИТ-251.
ИТ-252
|
Характеристики
|
Значения
|
Рабочий диапазон температур
|
от -20 до 150 °С
|
Предел допускаемого отклонения сопротивления
|
не более 0,5%
|
Номинальная статическая характеристика
|
*Rt = Rо (1 + At + Bt 2 ); Rо - сопротивление при 0°С
где А = 3,9692●10 -3 ºС -1 ; В = -5,8290●10-7 ºС -2 (термодатчики изготовлены на основе термоэлемента по ГОСТ 6651).
|
|
|
**Rt = 1290,32 + 5,48t, Ом
|
Время установления
|
не более 30 с
|

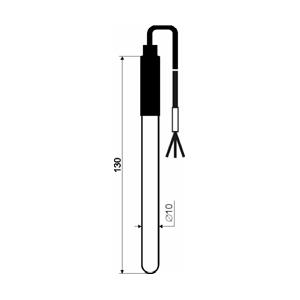

ТДП-1000-01

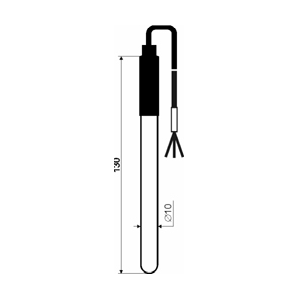

ТДП-100-01

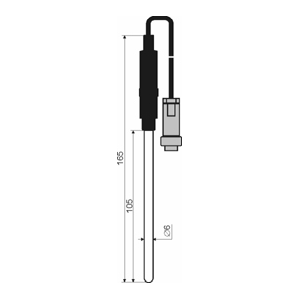

ТДП-100-03

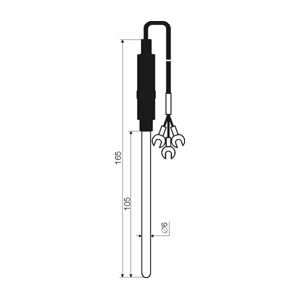

ТДП-100-08
ТДП-1000-08

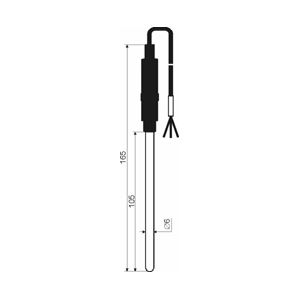

ТДП-100-09

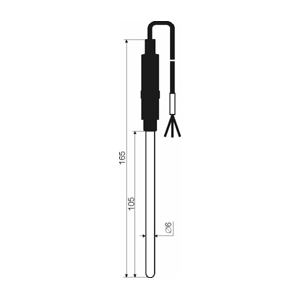

ТДП-1000-09
