Комплексон-6 установка химводоподготовки (для защиты от накипи и коррозии теплоэнергетического оборудования, водооборотных сетей и ГВС).
Осуществляет обработку подпиточной воды специальными химреагентами с целью снижения накипеобразования в водокольцевых системах теплоснабжения и горячего водоснабжения и работает в автоматическом режиме.
Конструктивно состоит из узла измерения расхода и впрыска реагентов (водосчетчик с адаптером и обратным клапаном) и блока управления и дозирования.
Особенности:
- работает в автоматическом режиме, оборудование занимает мало места. Реагентов расходуется в сотни раз меньше, чем соли;
- полностью отсутствуют собственные сточные воды, не требуется постоянный лабораторный контроль, т.к. персонал котельной контролирует работу установки по имеющимся на ней приборам;
- реагенты имеют гигиенические заключения и могут применяться для ГВС и открытых систем теплоснабжения;
- средняя потребляемая мощность менее 30 Вт, напряжение 220 вольт;
- максимальное давление воды в трубопроводе подпитки для стандартного исполнения Комплексон-6 – 0,8 МПа (8 кгс/см2) и 1,2 МПа (12 кгс/см2) – по заказу.
Для подбора типоразмера установки и состава реагентов от Заказчика необходимо иметь следующую информацию:
- Усредненный расход подпитки в м3/час или м3/сутки;
- Открытая система теплоснабжения (ГВС) или закрытая;
- Максимальную температуру нагрева воды в системе (в котле) и состав подпитывающей воды в объеме ГОСТа на питьевую воду или следующие параметры: рН / общая жесткость (мг-экв/дм3) / щелочность (мг-экв/дм3) / содержание железа (мг/дм3) / сульфаты (мг/дм3) / мутность или содержание взвешенных веществ.
Технические характеристики
|
Артикул
|
Н-0,5
|
Н-1,5
|
Н-5
|
Н-10
|
Н-20
|
Н-40
|
Н-80
|
|
Расход подпиточной воды, м3/час*3
|
0,5
|
1,5
|
5
|
10
|
20
|
40
|
80
|
|
Ду водосчётчика *1
|
15
|
20
|
32
|
50
|
65
|
80
|
150
|
|
Объём расходной ёмкости, л
|
5
|
25
|
60
|
100
|
200
|
500
|
1000
|
|
Стартовая заправка реагентом *4 кг
|
6
|
36
|
36
|
72
|
144
|
288
|
360
|
|
Комплект поставки
|
Блок управления и дозирования с расходной емкостью, водосчётчик с импульсным выходом, устройство ввода реагента, монтажный комплект армированного шланга и провода, стартовая заправка реагентом Эктоскейл-450-1 (цинковый комплекс НТФ 20%-ный раствор), комплект техдокументации
|
|
Габар. размеры, Ш*Г*В, см
|
460*
190*
340
|
330*
290*
800
|
470*
510*
950
|
480*
520*
1140
|
570*
610*
1380
|
940*
940*
1220
|
1350*
1350*
1280
|
|
Масса с заправленной емкостью, кг
|
15
|
45
|
90
|
130
|
260
|
630
|
1195
|
*1 Ду водосчётчика может изменяться по желанию заказчика
*2 В комплектацию входит фильтр-грязевик
*3 Возможен настенный монтаж
*4 Возможна комплектация сухим реагентом
Максимальное давление воды в трубопроводе подпитки (стандартное исполнение АСДР), МПа (кгс/см2): 0,8 (8,0)
Максимальное давление воды в трубопроводе подпитки (усиленное исполнение АСДР), МПа (кгс/см2): 1,2 (12)
Диапазон заданных значений дозирования реагента (стандартный), мг/дм3: 2 ÷ 22
Диапазон заданных значений дозирования реагента (уменьшенный), мг/дм3: 1 ÷ 11
Основная приведённая погрешность воспроизводимости дозирования при номинальных параметрах, %: ± 0,5
Напряжение питания однофазной сети 50±1 Гц, В: 220±15
Средняя потребляемая мощность, не более, Вт: 30
Температура окружающей среды при эксплуатации, без конденсации влаги, 0C: +5…+40
Реагенты:
Эктоскейл-450-1 (Цинковый комплекс НТФ 20%-ный водный раствор): канистры по 6 кг, канистры по 36 кг
Эктоскейл-450-2 (Цинковый комплекс НТФ порошок): мешки по 5 или 20 кг

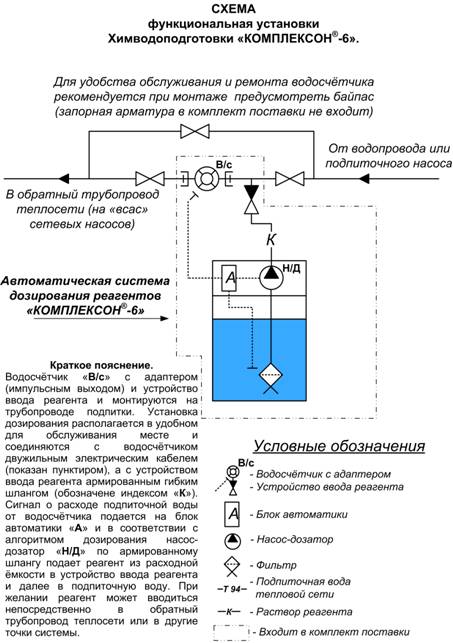

Схема установки
