Анализатор жидкости C 7685 предназначен для измерения и цифровой индикации значений удельной электропроводимости и температуры, получаемых от индуктивного сенсора.
Анализатор C 7685 может применяться для деионизации воды; подготовки питьевой воды; в пищевой и химической промышленности.
Технические характеристики
|
Наименование параметра
|
Значение параметра
|
|
Диапазон измерения
|
от 0,2 мСм/см до 20 См/см
|
|
Основная погрешность
|
±2 %
|
|
Шкалы
|
|
- автоматическое переключение пределов измерений
|
|
- подстройка нуля
|
(0...5) %
|
|
- настройка чувствительности
|
(60...100) %
|
|
- программный фильтр 90% RT
|
(0,4...50,0) с
|
|
- коэффициент автоматической температурной компенсации
|
(0...5) %/°С
|
|
Температура
|
|
- автоматическая или ручная компенсация температуры
|
|
- диапазон измерения и компенсации
|
(-10...+110) °С
|
|
- разрешение
|
0,1 °С
|
|
- установка нуля
|
±1 °С
|
|
- ручная температурная компенсация
|
(-10...+110) °С
|
|
Вход
|
|
- безэлектродная ячейка с предварительным усилителем ST 315 или ST 315.21 со встроенным трехпроводным датчиком температуры Pt100
|
|
Выходные сигналы (программируемые)
|
|
- аналоговый пост. тока (0...20)мА или (4...20)мА,пропорциональный диапазону измерения основного параметра,гальванически изолированный
|
|
- дискретные - 4 реле с программируемыми функциями, напряжение коммутации до ~240 В, ток коммутации до 5 А
|
|
- цифровой выход RS232 (опция), гальванически изолированный
|
|
Конфигурация реле А и В
|
|
- функция - двухпозиционное регулирование по уставке
|
|
- значение уставки
|
|
- максимум/минимум: срабатывание по превышению/занижению уставки
|
|
- задержка срабатывания
|
(0...99,9) с
|
|
- гистерезис
|
(0...10) % от диапазона измерения
|
|
Конфигурация реле С и D (сигнализация)
|
|
- функции сигнализации: выход за предельные значения, отказ в работе реле А или В
|
|
- верхний и нижний пределы
|
|
- задержка срабатывания
|
(0...99,9) с
|
|
- вариант срабатывания: включено постоянно или переключается с заданной частотой
|
|
Сигнализация
|
|
- программируемая для мин/макс. и задержки
|
|
- по срабатыванию уставок
|
|
Индикация
|
|
- удельная электропроводность измеряемой среды
|
|
- температура измеряемой среды
|
|
- параметры калибровки
|
|
- установочные значения и состояния тревоги
|
|
Температура окружающей среды
|
(0...50) °С
|
|
Относительная влажность
|
95 % без конденсации влаги
|
|
Напряжение питания
|
~110/220 В, 50/60 Гц, ( ~24 В - опция)
|
|
Потребляемая мощность
|
5ВА
|
|
Габаритные размеры
|
96х96х155 мм
|
|
Передняя панель корпуса
|
96х96 (1/4 DIN)
|
|
Масса
|
0,85 кг
|
|
Опции
|
|
- 091.3713
|
второй аналоговый изолированный выход по температуре
|
|
- 091.701
|
изолированный интерфейс RS232
|
|
- 091.404
|
напряжение питания прибора ~24В
|

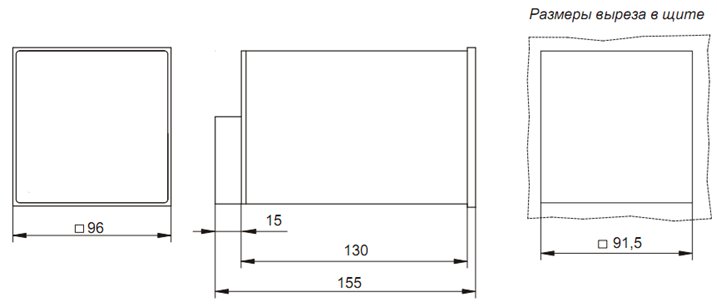

Габаритные размеры

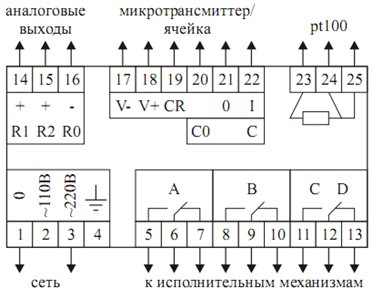

Схема соединений
