FIZEPR-SW100.1х влагомеры зерна

Цена по запросу


FIZEPR-SW100.1х влагомеры зернаВлагомеры FIZEPR-SW100.1х предназначены для измерения доли воды, содержащейся в продукции сельского хозяйства, находящейся в бункерах, дозаторах или на конвейерах.

Контролируемые продукты: комбикорм, зерно, мука, крупы, семена и другие продукты сельского хозяйства.

FIZEPR-SW100.1х влагомеры зерна

FIZEPR-SW100.1х влагомеры зерна

FIZEPR-SW100.1х влагомеры зерна

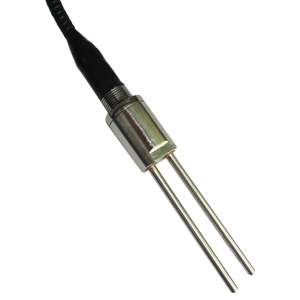

Датчик FIZEPR-SW100.11.41 для зерна и других сыпучих материалов

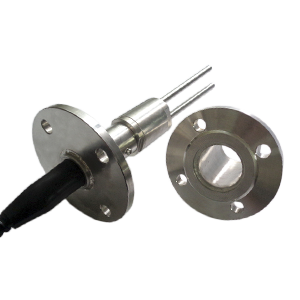

Датчик влагомера зерна FIZEPR-SW100.11.41 с крепежным патрубком

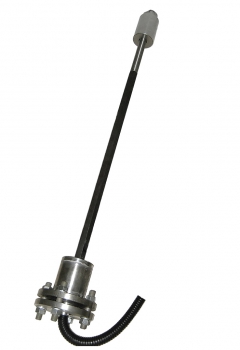

FIZEPR-SW100.10.6. датчик для зерносушилок

Особенности:

- По принципу измерения анализаторы влажности FIZEPR-SW100.1x относятся к микроволновым диэлькометрам.

- Прямой метод измерения диэлектрической проницаемости, что обеспечивает максимально возможную точность при измерении влажности.

- Большой объем одновременно контролируемого материала, что позволяет исключить ошибки, связанные с неоднородным распределением влаги в материале.

- Влагомер состоит из электронного блока и датчика. Конструкция датчика герметична. Датчик влагомера содержит зонд, выполненный в виде прутка нержавеющей стали 12Х18Н10Т диаметром от 10 до 30 мм. Такое решение обуславливает исключительную прочность и долговечность датчика, стойкость к механическим нагрузкам, ударам, к истиранию абразивными материалами.

- Применение нержавеющей стали обеспечивает коррозионную стойкость и возможность установки влагомеров в сушилки зерна с температурами до 180°С.

- Влагомеры FIZEPR-SW100 оснащены стандартными интерфейсами (4...20 мА, MODBUS RTU) и могут подключаться к системам АСУ. Применение влагомеров в сушильных установках позволяет автоматизировать процесс сушки зернопродуктов, обеспечить экономию электроэнергии.

- Гарантийный срок эксплуатации влагомеров серии FIZEPR-SW100.1х - 24 месяца.

Технические характеристики

Наименование

Значение

Диапазон измерения влажности (отношение массы воды, содержащейся в с/х продукции, к массе продукции)

0…100%

Абсолютная погрешность измерения влажности:

в диапазоне влажности 0…6%

в диапазоне влажности 6…8%

в диапазоне влажности 8…10%

в диапазоне влажности 10…20%

в диапазоне влажности 20…50%

в диапазоне влажности 50…100%

0,3%
0,4%
0,5%
1%
2,5%
5%

Диапазон измерения диэлектрической проницаемости

1…100

Диапазон рабочих температур эксплуатации датчика

-20…+145°С

Измерительный диапазон калибровки датчика

+5…+80°С

Диапазон рабочих температур эксплуатации электронного блока

-20…+80°С

Период измерения

1 сек

Выходной интерфейс:

цифровой

токовый

RS485 Modbus RTU

4 – 20 мА

Напряжение питания электронного блока:

номинальное

допустимое

24 В
18...36 В

Потребляемый ток, не более

200 мА

Степень защиты оболочки электронного блока от проникновения пыли и влаги

IP54 по ГОСТ 14254-96

Степень защиты оболочки датчика от проникновения пыли и влаги

IP65 по ГОСТ 14254-96

Длина кабеля связи между датчиком и электронным блоком

2…4 м (уточняется при заказе)

Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее

1000 м

Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации (измерителю-регулятору), не менее

100 м

Варианты исполнений

Серийные датчики влагомера зернопродуктов поставляются в нескольких вариантах исполнения, различающихся видом зонда:

FIZEPR-SW100.1х влагомеры зерна

FIZEPR-SW100.1х влагомеры зерна

FIZEPR-SW100.1х влагомеры зерна

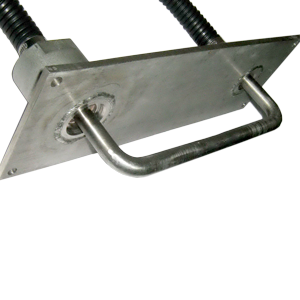

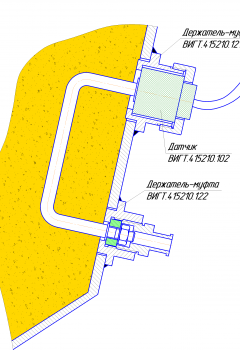

FIZEPR-SW100.10.6 (-SW100.10.2)

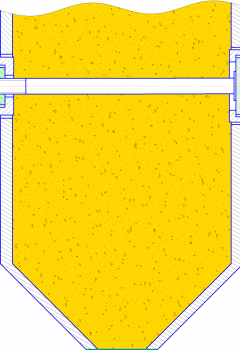

FIZEPR-SW100.10.4 (-SW100.10.41)

FIZEPR-SW100.10.4

1. Зонд датчика FIZEPR-SW100.10.6 выполнен в виде П-образной скобы, которая крепится на стенке бункера с помощью муфт. Влагомеры применяются как в бункерах, так и на конвейерах.

2. Зонд датчика FIZEPR-SW100.10.4 (FIZEPR-SW100.10.41) выполнен в виде прямого стержня, концы которого через специальные муфты фиксируются на противоположных стенках бункера. Датчик обеспечивает контроль большего объема материала и дает точную оценку влажности при неоднородном распределении влаги в сельскохозяйственной продукции. Влагомеры применяются как в бункерах, так и на конвейерах.

3. Зонд датчика FIZEPR-SW100.11.х содержит два параллельных штыря. Датчик может крепиться на трубе 1", которая устанавливается внутри резервуара. Наиболее удобны для измерений зернопродуктов, хранящихся в бункерах. Для установки датчика этого универсального влагомера достаточно приварить к стенке бункера патрубок с стандартным фланцем (исп.1-40-6 ГОСТ 12820-80). Глубина погружения датчика в силос определяется выбором длины трубы, к которой крепится датчик с помощью муфты с резьбой G1". При заказе в комплект поставки влагомеров FIZEPR-SW100.11.41 может быть включена вся необходимая крепежная оснастка.

Датчики вариантов FIZEPR-SW100.10.6 и FIZEPR-SW100.11.41 могут использоваться в сушильных агрегатах. Для такого применения датчики выпускаются в термостойком исполнении с рабочей температурой 180°С.

Установка влагомера

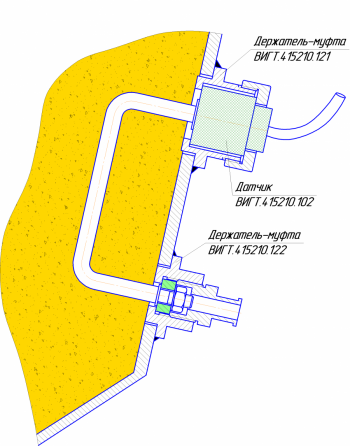

Возможны два варианта выполнения зонда. Первый вариант: пруток зонда имеет П-образную форму и оба его конца закреплены на одной металлической поверхности таким образом, чтобы зонд находился в потоке измеряемого материала.

FIZEPR-SW100.1х влагомеры зерна

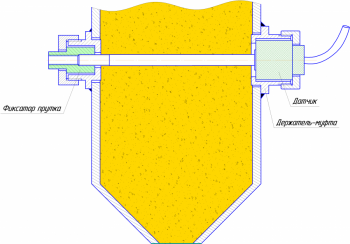

Второй вариант: пруток зонда выполнен в виде прямого стержня, концы которого закрепляются на противоположных стенках бункера.

FIZEPR-SW100.1х влагомеры зерна

Стандартный комплект поставки:

- Электронный блок.

- Датчик (в сборе).

- Щит (с держателями-муфтами).

- Техническое описание и руководство по эксплуатации.

- Паспорт.

- Диск с программным обеспечением.
