АЖК-3101, АЖК-3101К анализатор жидкости кондуктометрический промышленный стационарный

Анализатор жидкости «АЖК 3101», «АЖК 3101К» Предназначены для автоматического контроля удельной электрической проводимости жидкостей (АЖК-3101), концентрации растворов кислот, щелочей (АЖК-3101К). Области применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая промышленность. Прибор состоит из первичного преобразователя (ПП) и измерительного прибора (ИП).

Технические характеристики АЖК-3101, АЖК-3101К

Характеристики	Значения
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерения	от 0...1 мкСм/см до 0...1 См/см (см. шифр заказа)
Класс точности	2,0
Диапазон температур анализируемой жидкости	от +5 до +95 ˚С
Материал датчика	12X18Н10Т (ЭИ-943 - по заказу)
Температура приведения для термокомпенсации	по заказу
Диапазон температурной компенсации от температуры приведения	± 15 ˚С
Вязкость анализируемой жидкости	не более 0,2 Па×с
Давление анализируемой жидкости	не более 1,6 МПа
Тип датчика	проточный, погружной
Расход анализируемой жидкости для проточного датчика	не более 100 л/ч
Линейная скорость жидкости для погружного датчика	не более 0,5 м/с
Степень защиты от воды и пыли по ГОСТ 14254	IP65
Климатическое исполнение	УХЛ 4*
Температура окружающего воздуха	от +5 до +50 ˚С
Устойчивость к механическим воздействиям	V2 по ГОСТ 12997
Вес с датчиком проточного типа	не более1,3 кг
Сопротивление двухпроводной линии связи ПП с ИП	не более 25 Ом
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Цифровая светодиодная индикация	4 разряда
Цвет индикатора	зеленый или красный
Сигнализация заданного уровня	2 точки (программируемый гистерезис)
Параметры выходных сигналов:
- аналоговый	0...5 или 4..20 мА
- 2 дискретных	переключающий «сухой контакт», ~240 В, 3 А
Длина двухпроводной линии связи от ПП до ИП	не более1000 м
Напряжение питания	~220 В, 50 Гц
Потребляемая мощность	не более 5 В·А
Климатическое исполнение ИП	УХЛ 4.2*
Температура окружающего воздуха	от +5 до +50 ˚С
Устойчивость к механическим воздействиям	N2 по ГОСТ 12997
Вес АЖК-3101, АЖК-3101К	не более0,6 кг

Измерительный прибор имеет гальваническую развязку между входом и выходом. По заявке заказчика АЖК-3101 может комплектоваться панелью с катионитовым Н-фильтром. При измерении концентрации анализируемого компонента в растворе, показания измерительного прибора устанавливаются в соответствии с нормированной зависимостью между удельной электрической проводимостью и концентрацией анализируемого компонента. В измерительном приборе осуществляется линеаризация характеристик раствора и электродной системы.

Чертеж АЖК-3101, АЖК-3101К

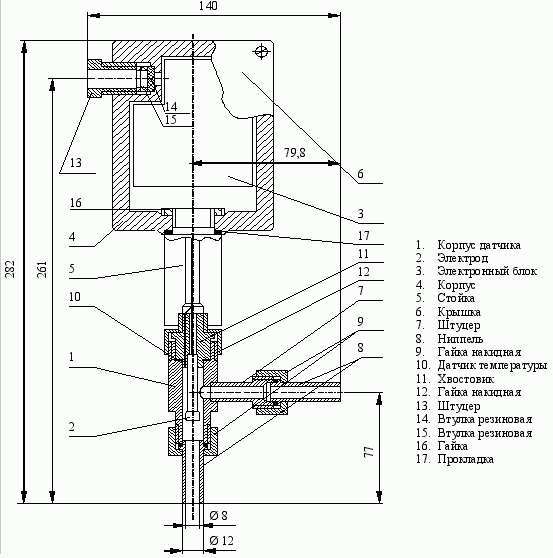

Рис. 1. Первичный преобразователь с проточным датчиком

Рис. 2. Первичный преобразователь с погружным датчиком

Рис. 3. Габаритные и монтажные размеры измерительного прибора АЖК-3101

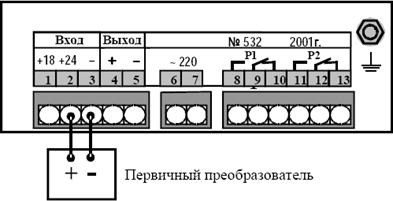

Рис. 4. Подключение первичного преобразователя с отключённой термокомпенсацией

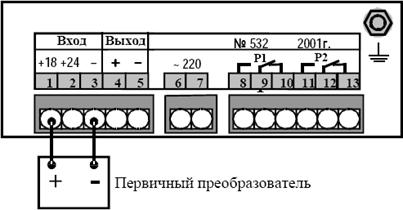

Рис. 5. Подключение первичного преобразователя с включённой термокомпенсацией

Обозначение АЖК-3101, АЖК-3101К при заказе

Шифр заказа

АЖК-3101.Х

Модель	Диапазоны измерения
0	0...1 мкСм/см
1	0...10 мкСм/см
2	0...100 мкСм/см
3	0...1 мCм/см
4	0...10 мСм/см
5	0...100 мСм/см
6	0...10 00 мСм/см
К	H2SO4: (0...10 (15; 25)) %; (95...99) %; HCl: (0...5 (10; 15)) %; HNO3: (0...10 (20)) %; NaOH: (0...5 (10 ; 15; 20)) %; (20...40) %; KOH: (0...5 (10; 15; 20)) %; NaCl: (0...20) %

Пример: «АЖК-3101.1 - анализатор АЖК-3101.1, диапазон измерения (0...10) мкСм/см, тип датчика - проточный, температура приведения 40 °С, цвет индикатора зеленый».

Документация для АЖК-3101, АЖК-3101К анализатор жидкости кондуктометрический промышленный стационарный

Руководство по эксплуатации, Методика поверки анализатора жидкости АЖК-3101 (.pdf)
